Крышка двигателя — HITACHI EX600H-5

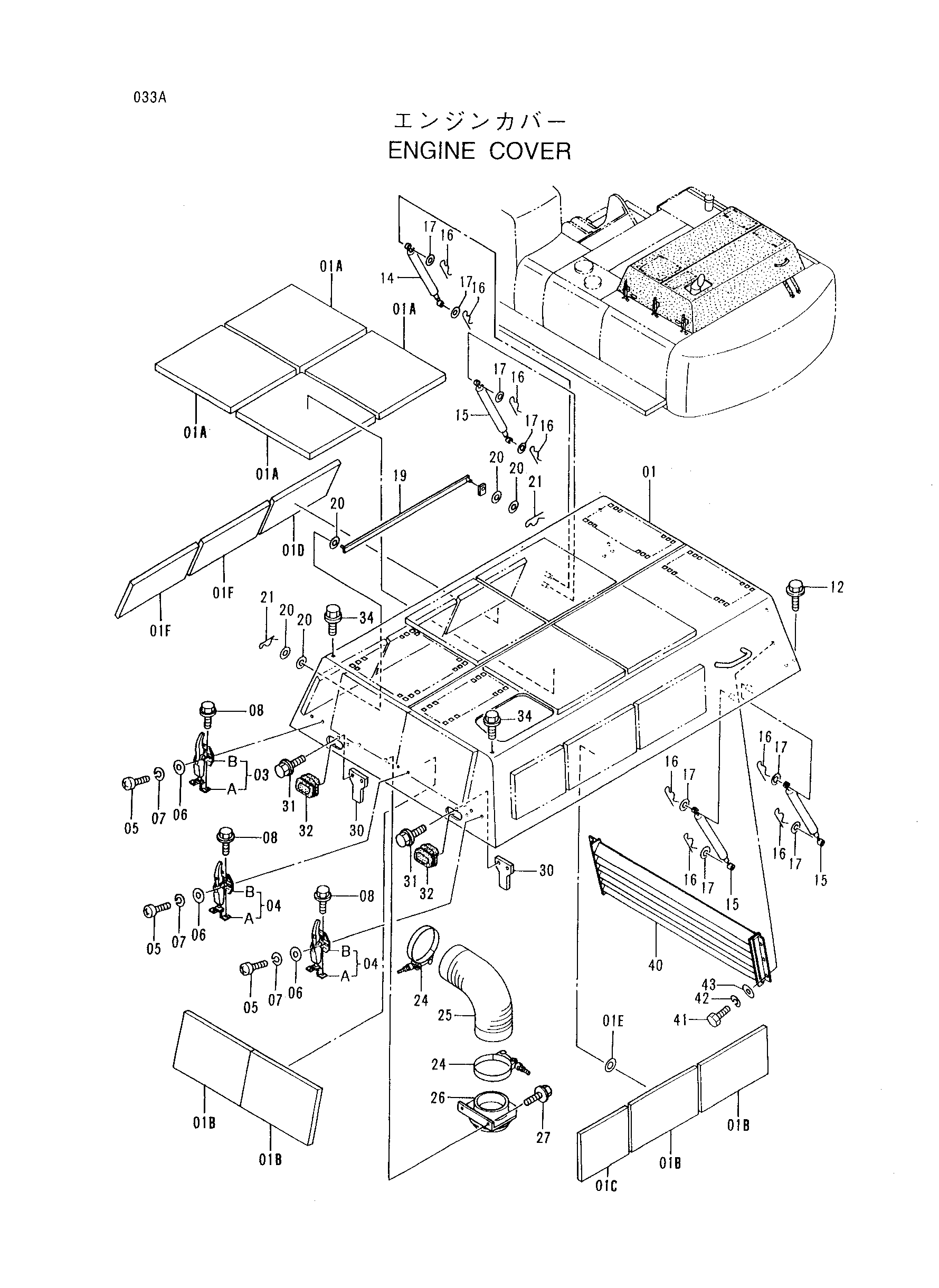

Заводская схема «Крышка двигателя» для HITACHI EX600H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9162242	Крышка двигатель	1
01	9171024	Крышка двигатель	1
01A	4379670	Стекловата	4
01B	4379671	Стекловата	4
01B	4403106	Стекловата	4
01C	4379672	Стекловата	1
01C	4403107	Стекловата	1
01D	4379673	Стекловата	1
01E	4156886	Шайба	105
01F	4379673	Стекловата	2
01F	4403108	Стекловата	2
02	J021240	Болт с шайбой	4
03	4231749	Защёлка	1
03A	3044291	Защёлка	1
03B	3021131	Анкхор	1
04	4231750	Защёлка	2
04A	3044290	Защёлка	1
04B	3021131	Анкхор	1
05	M430825	Винт	6
06	A590108	Плоская шайба	6
07	A590908	Пружинная шайба	6
08	J020816	Болт с шайбой	6
14	4378375	Гидроцилиндр	1
15	4326348	Гидроцилиндр	3
16	4022697	Стопорный палец	6
16	4022697	Стопорный палец	8
17	A590108	Плоская шайба	6
17	A590108	Плоская шайба	8
19	9738794	Стойка	1
19	9749922	Стойка	1
20	A590116	Плоская шайба	5
21	4022701	Стопорный палец	2
24	4271940	Хомут шланга	2
25	4278853	Воздушный шланг	1
26	8053145	Кронштейн	1
27	J021230	Болт с шайбой	2
30	4292679	Ограничитель	2
31	J031230	Болт с шайбой	4
32	4055843	Защёлка	2
34	J011225	Болт с шайбой	2
40	7030978	Воздуховод	1
40	7034814	Воздуховод	1
41	J901025	Болт	4
41	J901025	Болт	6
42	A590910	Пружинная шайба	4
42	A590910	Пружинная шайба	6
43	A590110	Плоская шайба	4
43	A590110	Плоская шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
