Рама (1) <CUMMINS ENG.> — HITACHI EX600H-3 JPN

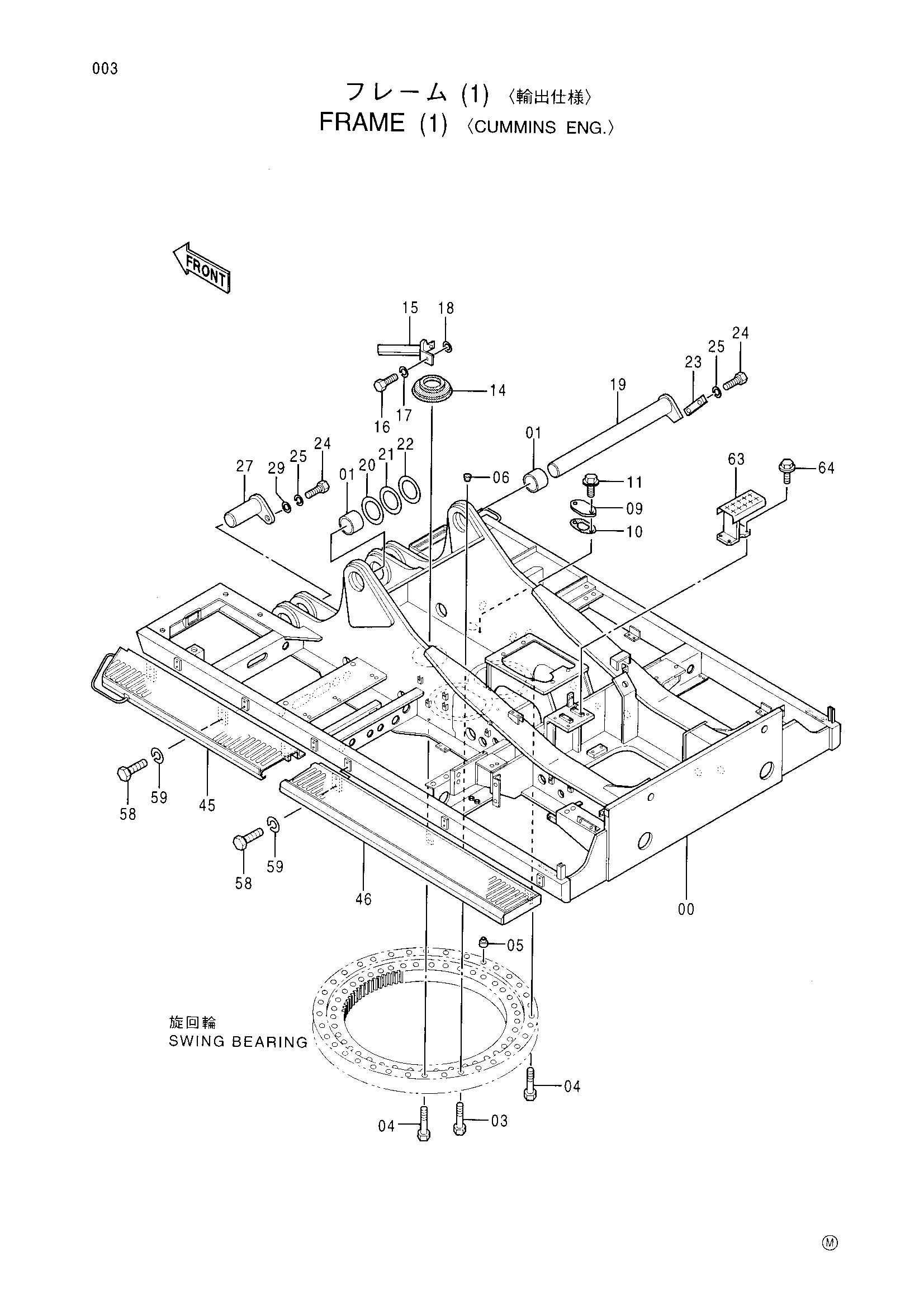

Заводская схема «Рама (1) <CUMMINS ENG.>» для HITACHI EX600H-3 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004493 | Рама основной | 1 |
| 01 | 4296258 | Втулка | 2 |
| 03 | J833012 | Болт | 32 |
| 04 | J833016 | Болт | 4 |
| 05 | 4292932 | Установочный штифт | 2 |
| 06 | 429135 | Пробка | 8 |
| 09 | 4292764 | Крышка | 1 |
| 10 | 4292765 | Манжета | 1 |
| 11 | J021020 | Болт с шайбой | 2 |
| 14 | 4205476 | Крышка резиновый | 1 |
| 15 | 8056744 | Ограничитель | 1 |
| 16 | J901435 | Болт | 2 |
| 17 | A590914 | Пружинная шайба | 2 |
| 18 | 4114404 | Шайба | 2 |
| 19 | 8053517 | Палец | 1 |
| 20 | 4296543 | Регулировочная шайба 3.2 | 1 |
| 21 | 4296542 | Регулировочная шайба 2.3 | 1 |
| 22 | 4296541 | Регулировочная шайба 1.0 | 2 |
| 23 | 4179432 | Пластина | 1 |
| 24 | J912045 | Болт | 4 |
| 25 | A590920 | Пружинная шайба | 4 |
| 27 | 8053518 | Палец | 2 |
| 29 | 4040826 | Шайба | 2 |
| 45 | 6014222 | Ступень | 1 |
| 46 | 6014673 | Ступень | 1 |
| 58 | J901225 | Болт | 12 |
| 59 | A590912 | Пружинная шайба | 12 |
| 63 | 7030793 | Ступень | 1 |
| 64 | J011030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-3 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
