Напорный трубопроводы — HITACHI EX600H-3 JPN

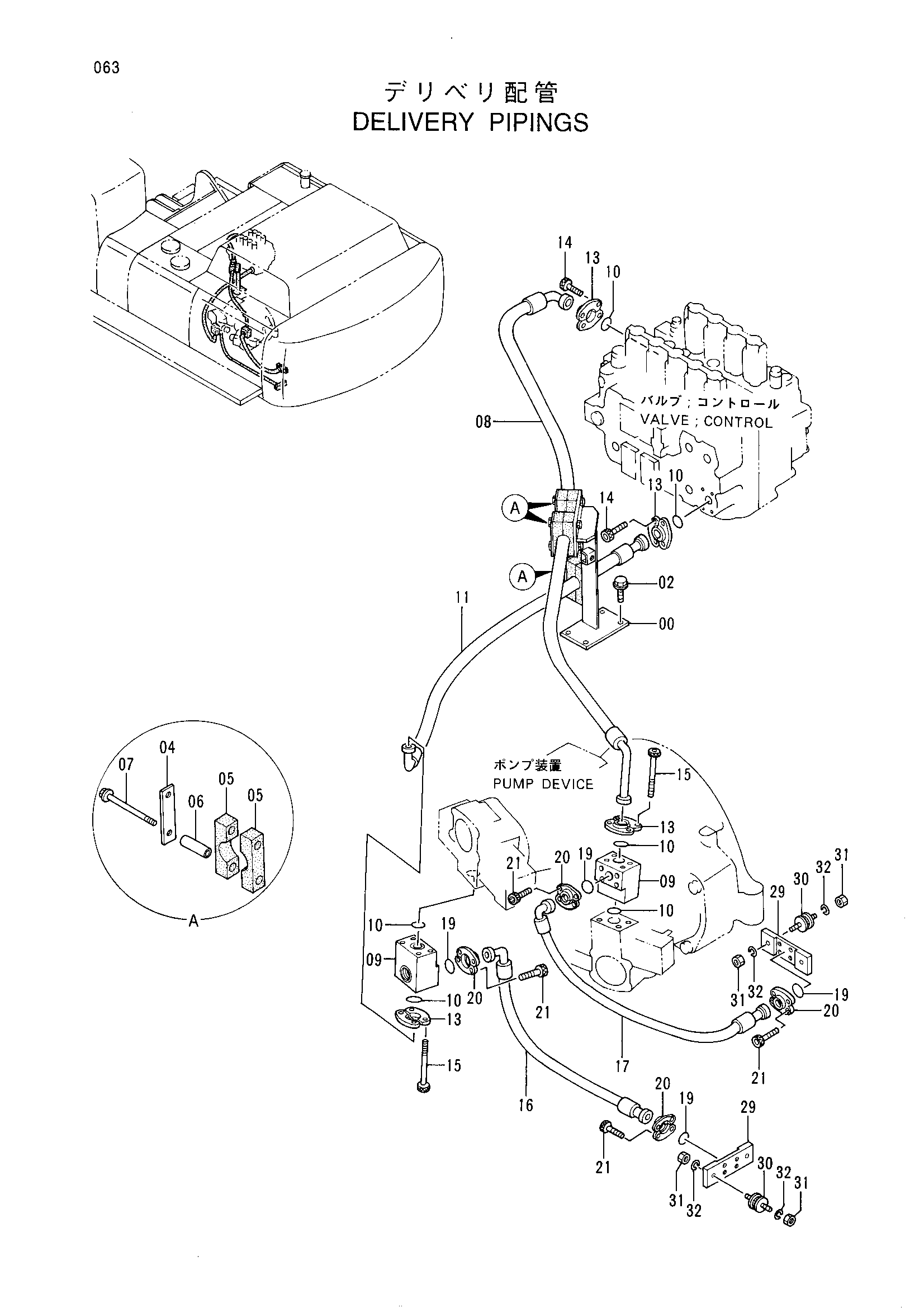

Заводская схема «Напорный трубопроводы» для HITACHI EX600H-3 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029475 | Кронштейн | 1 |
| 02 | J021240 | Болт с шайбой | 4 |
| 04 | 4207038 | Пластина | 3 |
| 05 | 4207036 | Хомут | 6 |
| 06 | 4207037 | Проставка | 6 |
| 07 | J011200 | Болт с шайбой | 6 |
| 08 | 4349873 | Шланг | 1 |
| 09 | 3071140 | Блок | 2 |
| 10 | 4508805 | Уплотнительное кольцо | 6 |
| 11 | 4309083 | Шланг | 1 |
| 13 | 4089703 | Разъёмный фланец | 8 |
| 14 | M341445 | Болт с внутренним шестигранником | 8 |
| 15 | M341404 | Болт с внутренним шестигранником | 8 |
| 16 | 4308040 | Шланг | 1 |
| 17 | 4343420 | Шланг | 1 |
| 19 | 966993 | Уплотнительное кольцо | 4 |
| 20 | 4085560 | Разъёмный фланец | 8 |
| 21 | M341240 | Болт с внутренним шестигранником | 16 |
| 29 | 3073270 | Пластина | 2 |
| 30 | 4354592 | Резиновая прокладка | 4 |
| 31 | J950010 | Гайка | 8 |
| 32 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-3 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
