Электрооборудование (2) <USA> — HITACHI EX600H-3 JPN

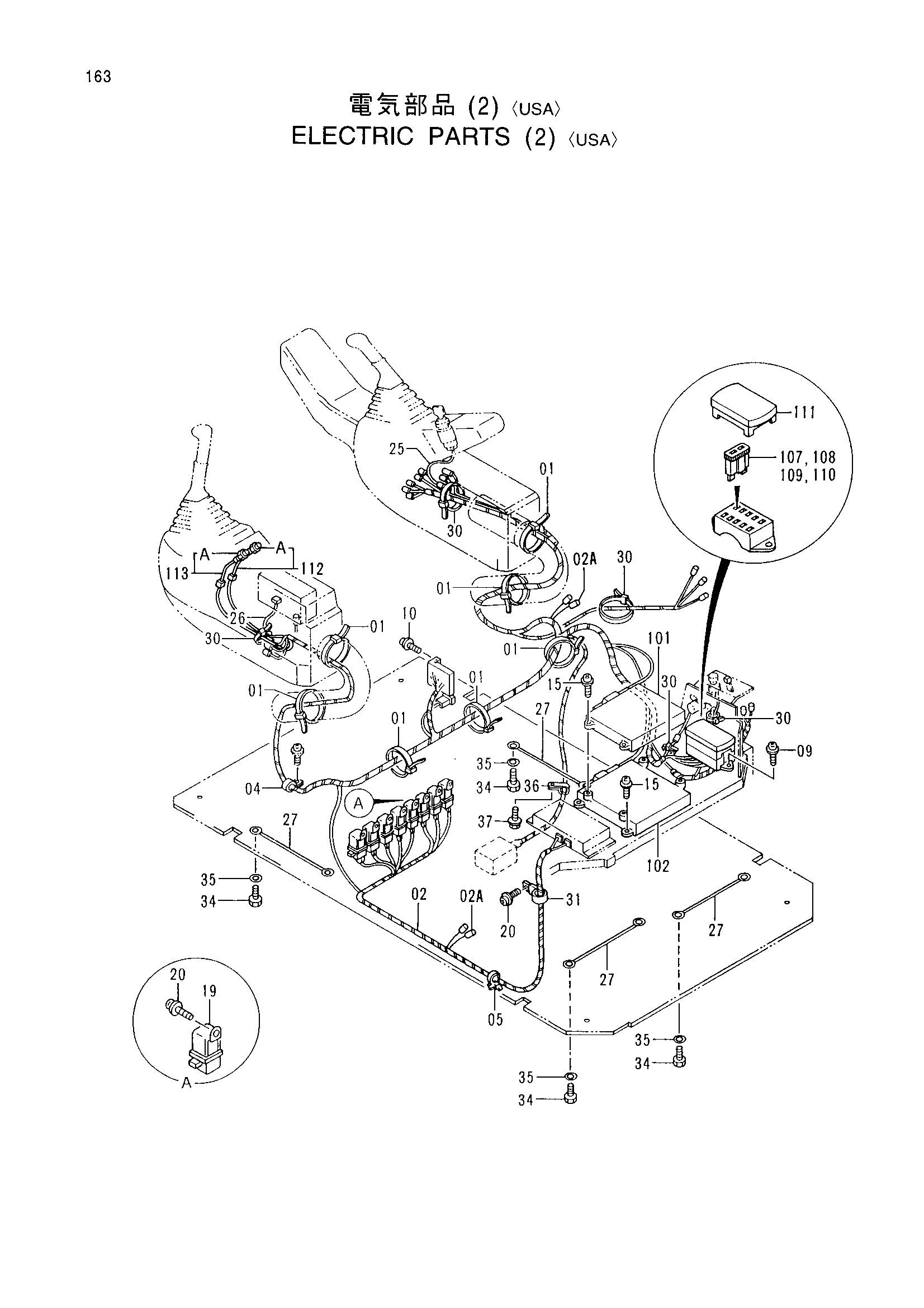

Заводская схема «Электрооборудование (2) <USA>» для HITACHI EX600H-3 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4121859 | Ленточный зажим | 7 |
| 02 | 0001962 | Жгут проводов | 1 |
| 02A | 4288670 | Диод | 11 |
| 04 | 4190275 | Зажим | 1 |
| 05 | 4254600 | Зажим | 1 |
| 09 | J450620 | Винт с шайбой | 2 |
| 10 | J460620 | Винт с шайбой | 2 |
| 15 | J460616 | Винт с шайбой | 8 |
| 19 | 4251588 | Реле | 8 |
| 20 | J460616 | Винт с шайбой | 9 |
| 25 | 4277927 | Жгут проводов провод(стартер выключатель дополнительный) | 1 |
| 26 | 4277941 | Жгут проводов провод(радио дополнительный) | 1 |
| 27 | 4281293 | Жгут проводов провод(панель пола масса) | 4 |
| 30 | 4055312 | Ленточный зажим | 5 |
| 31 | 4289217 | Зажим трубка | 1 |
| 34 | J901016 | Болт | 4 |
| 35 | A590110 | Плоская шайба | 4 |
| 36 | 4190261 | Зажим | 1 |
| 37 | J011020 | Болт с шайбой | 1 |
| 101 | 9140452 | Блок EC | 1 |
| 102 | 9140451 | Блок PVC | 1 |
| 107 | 4249690 | Предохранитель (1A) | 4 |
| 108 | 4195593 | Предохранитель (5A) | 9 |
| 109 | 4195594 | Предохранитель (10A) | 4 |
| 110 | 4195596 | Предохранитель (20A) | 3 |
| 111 | 4353157 | Крышка | 1 |
| 112 | 4322387 | Выключатель | 1 |
| 112A | 4323186 | Буттон | 1 |
| 113 | 4322389 | Выключатель | 1 |
| 113A | 4323187 | Буттон | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-3 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
