Гидромолот трубопроводы (рукоять) — HITACHI EX600H-3 JPN

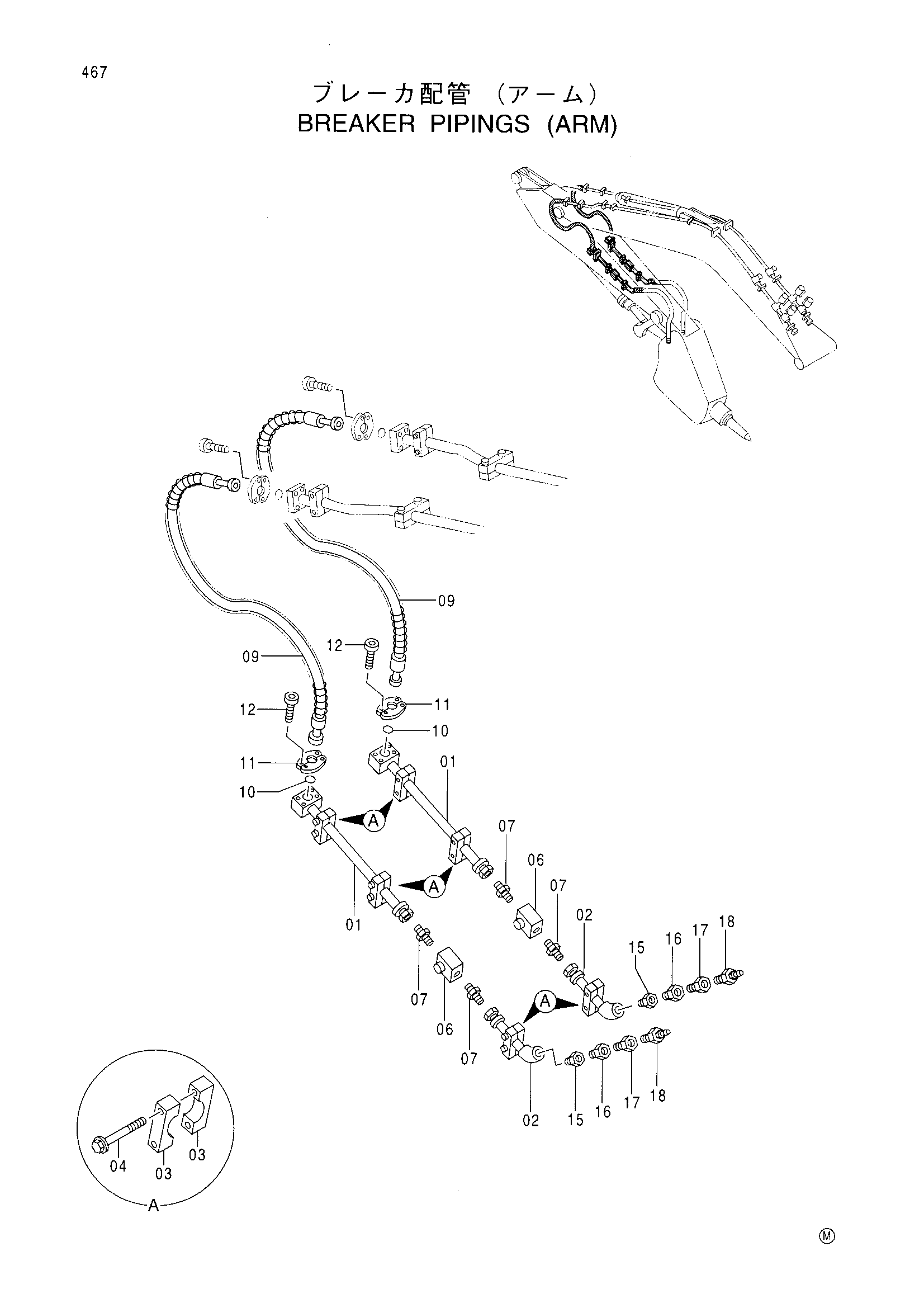

Заводская схема «Гидромолот трубопроводы (рукоять)» для HITACHI EX600H-3 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9743719 | Трубка | 2 |
| 02 | 9732176 | Трубка | 2 |
| 03 | 4334364 | Хомут трубки | 12 |
| 04 | J011285 | Болт с шайбой | 12 |
| 06 | 4239440 | Запорный клапан | 2 |
| 07 | 94-1306 | Адаптер | 4 |
| 09 | 4343210 | Шланг | 2 |
| 10 | 4508805 | Уплотнительное кольцо | 2 |
| 11 | 4089703 | Разъёмный фланец | 4 |
| 12 | M341445 | Болт с внутренним шестигранником | 8 |
| 15 | 94-1611 | Переходник | 2 |
| 16 | 94-1609 | Втулка | 2 |
| 17 | 94-1601 | Переходник | 2 |
| 18 | 0237418 | Воздушный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-3 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
