Кондиционер (3) <MITSUBISHI ENG.> — HITACHI EX600H-3 JPN

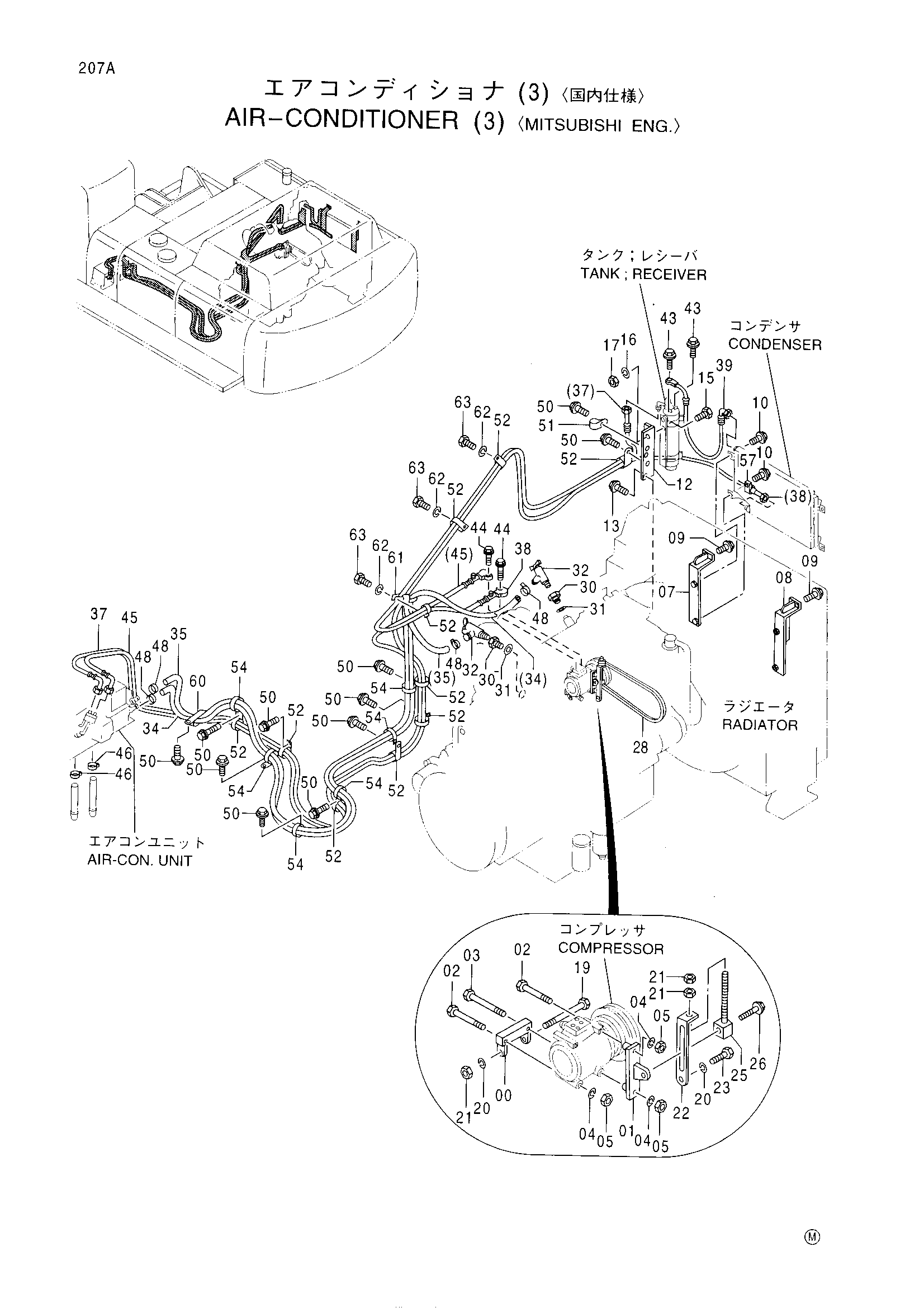

Заводская схема «Кондиционер (3) <MITSUBISHI ENG.>» для HITACHI EX600H-3 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9743724 | Опора | 1 |
| 01 | 9743725 | Кронштейн | 1 |
| 02 | J900803 | Болт | 2 |
| 03 | J900808 | Болт | 1 |
| 04 | A590908 | Пружинная шайба | 3 |
| 05 | M500807 | Гайка | 3 |
| 07 | 8060067 | Кронштейн | 1 |
| 08 | 8060068 | Кронштейн | 1 |
| 09 | J011030 | Болт с шайбой | 4 |
| 10 | J010830 | Болт с шайбой | 4 |
| 12 | 8060074 | Кронштейн | 1 |
| 13 | J011025 | Болт с шайбой | 2 |
| 15 | J900816 | Болт | 2 |
| 16 | A590908 | Пружинная шайба | 2 |
| 17 | M500807 | Гайка | 2 |
| 19 | M211011 | Болт | 1 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | J950010 | Гайка | 3 |
| 22 | 4271778 | Стойка | 1 |
| 23 | J901025 | Болт | 1 |
| 25 | 9736623 | Болт регулировочный | 1 |
| 26 | J021055 | Болт с шайбой | 1 |
| 28 | 4301396 замена: 4343976 | Ремень V | 1 |
| 28 | 4343976 | Ремень V | 1 |
| 30 | 4320930 | Адаптер | 2 |
| 31 | 4066660 | Уплотнительная шайба | 2 |
| 32 | 4245743 | Кран | 2 |
| 34 | 4350049 | Водяной шланг | 1 |
| 35 | 4350051 | Водяной шланг | 1 |
| 37 | 4339693 | Шланг | 1 |
| 38 | 4339686 | Шланг | 1 |
| 39 | 4339691 | Шланг | 1 |
| 43 | J020625 | Болт с шайбой | 2 |
| 44 | J020630 | Болт с шайбой | 2 |
| 45 | 4350544 | Шланг | 1 |
| 46 | 4507228 | Хомут шланга | 2 |
| 48 | 4514699 | Хомут шланга | 4 |
| 50 | J011025 | Болт с шайбой | 10 |
| 51 | 4190260 | Зажим | 1 |
| 52 | 4190266 | Зажим | 10 |
| 54 | 4192034 | Зажим | 6 |
| 57 | 4190277 | Зажим | 2 |
| 60 | 4190265 | Зажим | 1 |
| 61 | 4190291 | Зажим | 1 |
| 62 | A590910 | Пружинная шайба | 3 |
| 63 | J901020 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-3 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
