Электрооборудование (7) — HITACHI EX600H-3 JPN

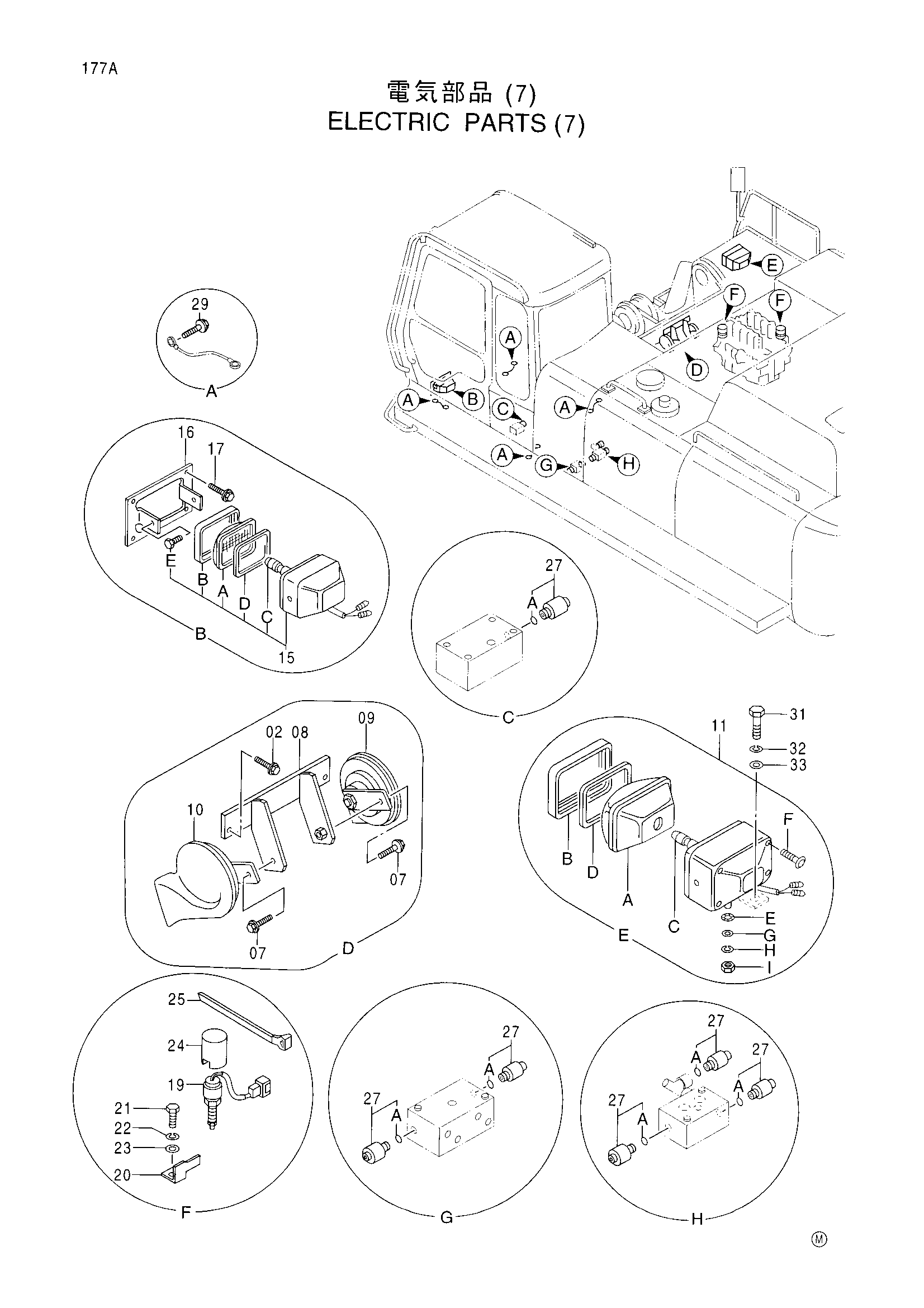

Заводская схема «Электрооборудование (7)» для HITACHI EX600H-3 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J020825 | Болт с шайбой | 2 |
| 07 | J020820 | Болт с шайбой | 2 |
| 08 | 8066828 | Кронштейн | 1 |
| 09 | 4190705 | Звуковой сигнал(высокий)<CUMMINS ENG.> | 1 |
| 09 | 4341190 | Звуковой сигнал(высокий)<MITSUBISHI ENG.> | 1 |
| 10 | 4191499 | Звуковой сигнал(нижний)<CUMMINS ENG.> | 1 |
| 10 | 4341191 | Звуковой сигнал(нижний)<MITSUBISHI ENG.> | 1 |
| 11 | 4336570 | Фара | 1 |
| 11A | 4326801 | Ленс блок | 1 |
| 11B | 4326802 | Рама | 1 |
| 11C | 4285648 | Лампа | 1 |
| 11D | 4326803 | Прокладка | 1 |
| 11E | 4307026 | Шайба | 1 |
| 11F | 4307027 | Винт | 1 |
| 11G | A590114 | Плоская шайба | 1 |
| 11H | A590914 | Пружинная шайба | 1 |
| 11I | J952014 | Гайка | 1 |
| 15 | 4274478 | Фара | 1 |
| 15A | 4285646 | Рассеиватель | 1 |
| 15B | 4285647 | Обод | 1 |
| 15C | 4285648 | Лампа | 1 |
| 15D | 4288342 | Прокладка | 1 |
| 15E | J900616 | Болт | 2 |
| 16 | 3057614 | Кронштейн | 1 |
| 17 | J011025 | Болт с шайбой | 4 |
| 19 | 9101532 | Датчик | 2 |
| 20 | 4252767 | Кронштейн | 2 |
| 21 | J900616 | Болт | 2 |
| 22 | A590906 | Пружинная шайба | 2 |
| 23 | A590106 | Плоская шайба | 2 |
| 24 | 4277223 | Колпачок | 2 |
| 25 | 4055312 | Ленточный зажим | 2 |
| 27 | 4254563 | Выключатель давление | 6 |
| 27A | 4113154 | Уплотнительное кольцо | 1 |
| 29 | J011020 | Болт с шайбой | 4 |
| 31 | J900612 | Болт | 1 |
| 32 | A590906 | Пружинная шайба | 1 |
| 33 | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-3 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
