Трансмиссия (насос) — HITACHI EX600H-3 JPN

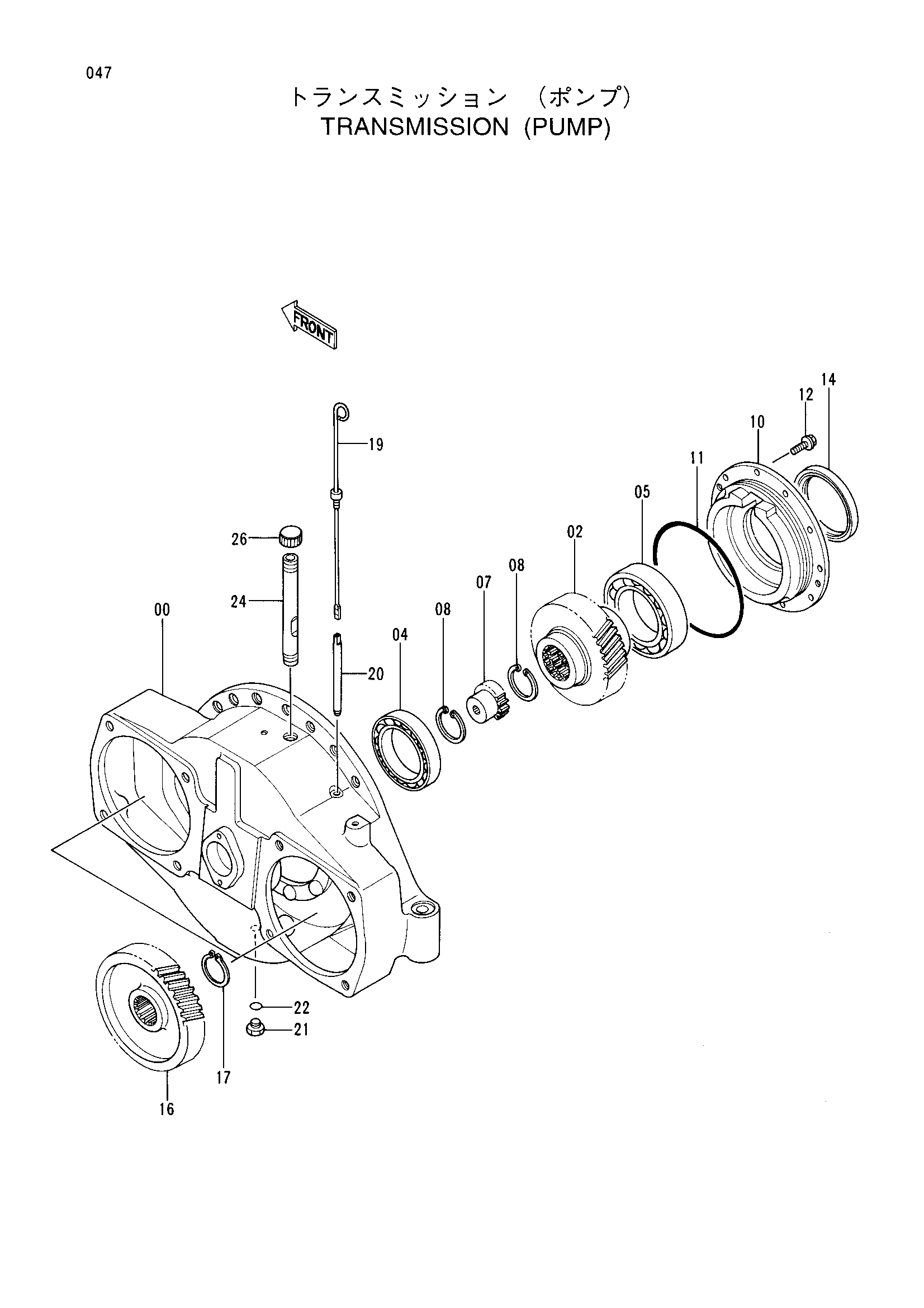

Заводская схема «Трансмиссия (насос)» для HITACHI EX600H-3 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001284 | Корпус трансмиссия | 1 |
| 02 | 2033642 | Шестерня | 1 |
| 04 | 4160773 | Шариковый подшипник | 1 |
| 05 | 4160774 | Шариковый подшипник | 1 |
| 07 | 3040803 | Муфта | 1 |
| 08 | 940144 | Стопорное кольцо | 2 |
| 10 | 2033315 | Картридж | 1 |
| 11 | 4218005 | Уплотнительное кольцо | 1 |
| 12 | J011235 | Болт с шайбой | 10 |
| 14 | 4083852 | Масляное уплотнение | 1 |
| 16 | 2033318 | Шестерня | 2 |
| 17 | 4103152 | Стопорное кольцо | 2 |
| 19 | 4292734 | Указатель уровня | 1 |
| 19 | 4375918 | Указатель уровня | 1 |
| 19 | 4375918 | Указатель уровня | 1 |
| 20 | 4264452 | Трубка | 1 |
| 20 | 4264452 | Трубка | 1 |
| 21 | 4074727 | Пробка | 1 |
| 22 | 4204108 | Уплотнительное кольцо | 1 |
| 24 | 4317032 | Трубка | 1 |
| 26 | 4343365 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-3 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
