HOT и коол короб — HITACHI EX600H-3 JPN

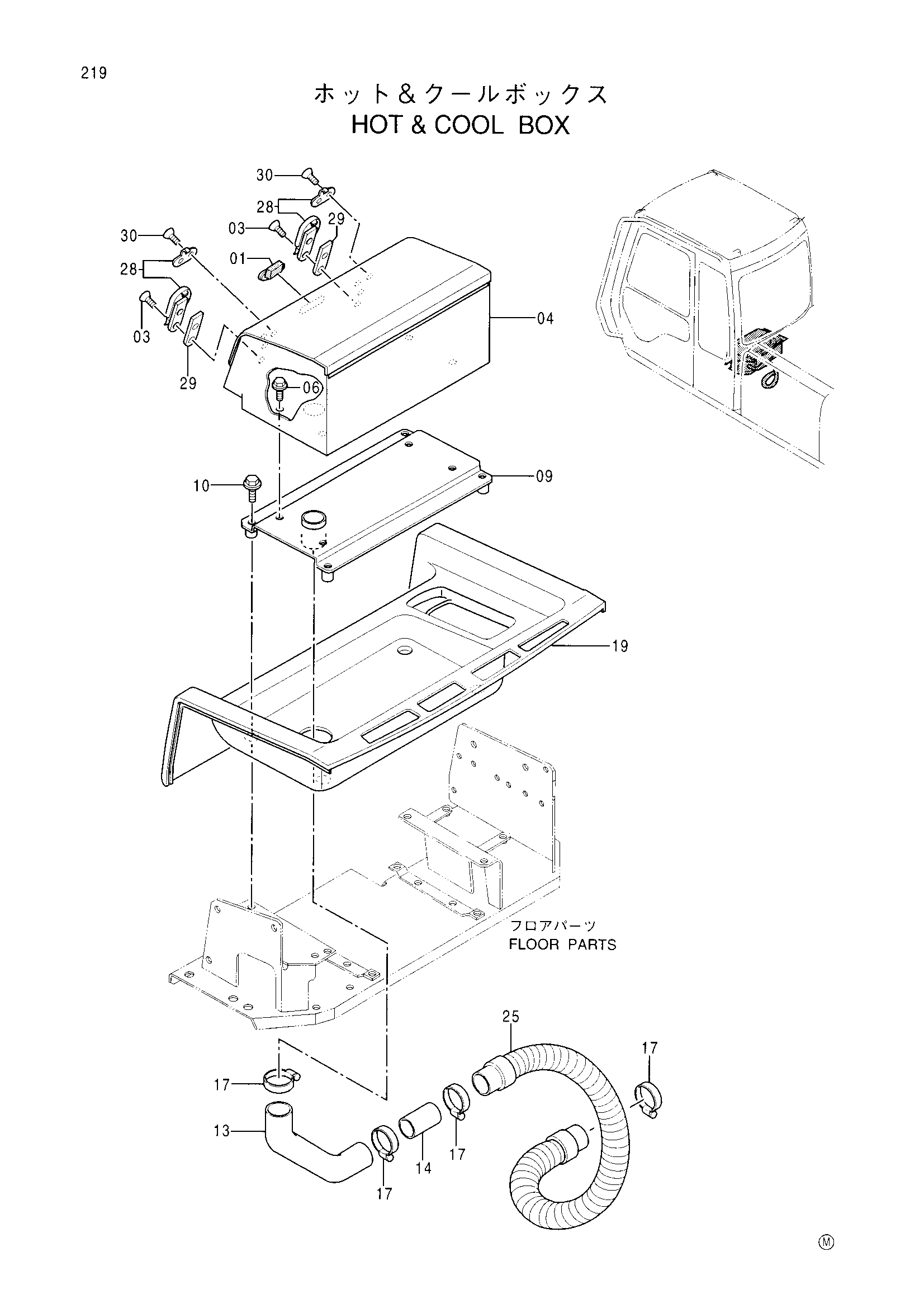

Заводская схема «HOT и коол короб» для HITACHI EX600H-3 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4331099	Рукоятка	1
03	M470310	Винт	4
04	7029917	Короб	1
06	J020816	Болт с шайбой	4
09	8059990	Опора	1
10	J020840	Болт с шайбой	4
13	4334541	Шланг	1
14	4334542	Трубка	1
17	4505243	Хомут шланга	4
19	4334544	Крышка	1
25	4342789	Шланг	1
28	4346678	Защёлка	2
29	4345717	Кронштейн	2
30	M470308	Винт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-3 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
