Фуффлер <CUMMINS ENG.> — HITACHI EX600H-3 JPN

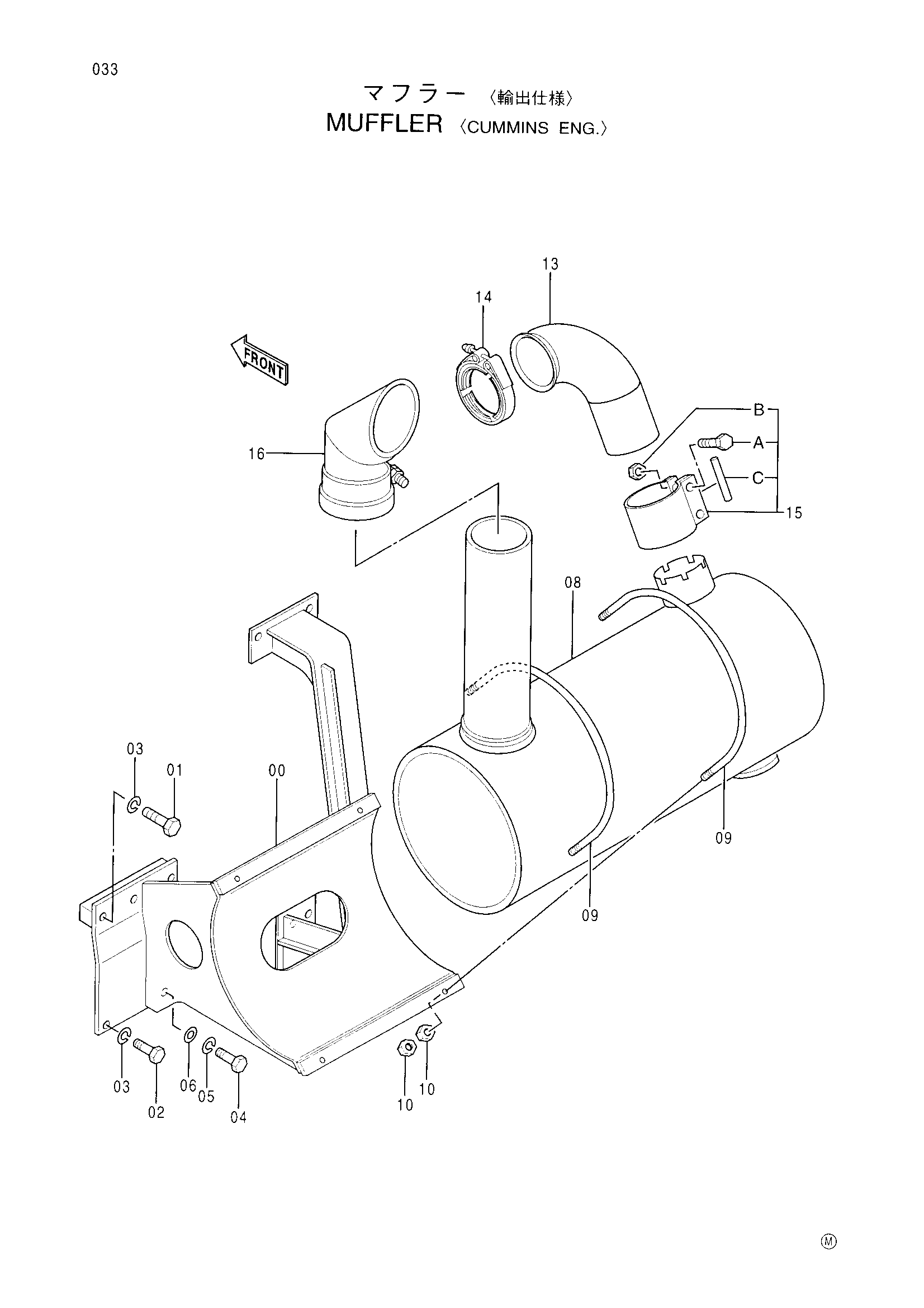

Заводская схема «Фуффлер <CUMMINS ENG.>» для HITACHI EX600H-3 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015720 | Кронштейн | 1 |
| 01 | 19H1930 | Болт | 3 |
| 02 | 4070418 | Болт | 1 |
| 03 | J219084 | Пружинная шайба | 4 |
| 04 | 19H2284 | Болт | 6 |
| 05 | J219083 | Пружинная шайба | 6 |
| 06 | A590110 | Плоская шайба | 6 |
| 08 | 4343338 | Глушитель | 1 |
| 09 | 4292042 | U-образный болт | 2 |
| 10 | M520010 | Гайка | 8 |
| 13 | 8056849 | Выпускная труба | 1 |
| 14 | 4223909 | Хомут | 1 |
| 15 | 4255002 | Хомут | 1 |
| 15A | 4162836 | Болт | 2 |
| 15B | 4162837 | Гайка | 2 |
| 15C | 4162835 | Прокладка | 1 |
| 16 | 4321934 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-3 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
