Пилотный трубопроводы (4-1) — HITACHI EX600H-3 JPN

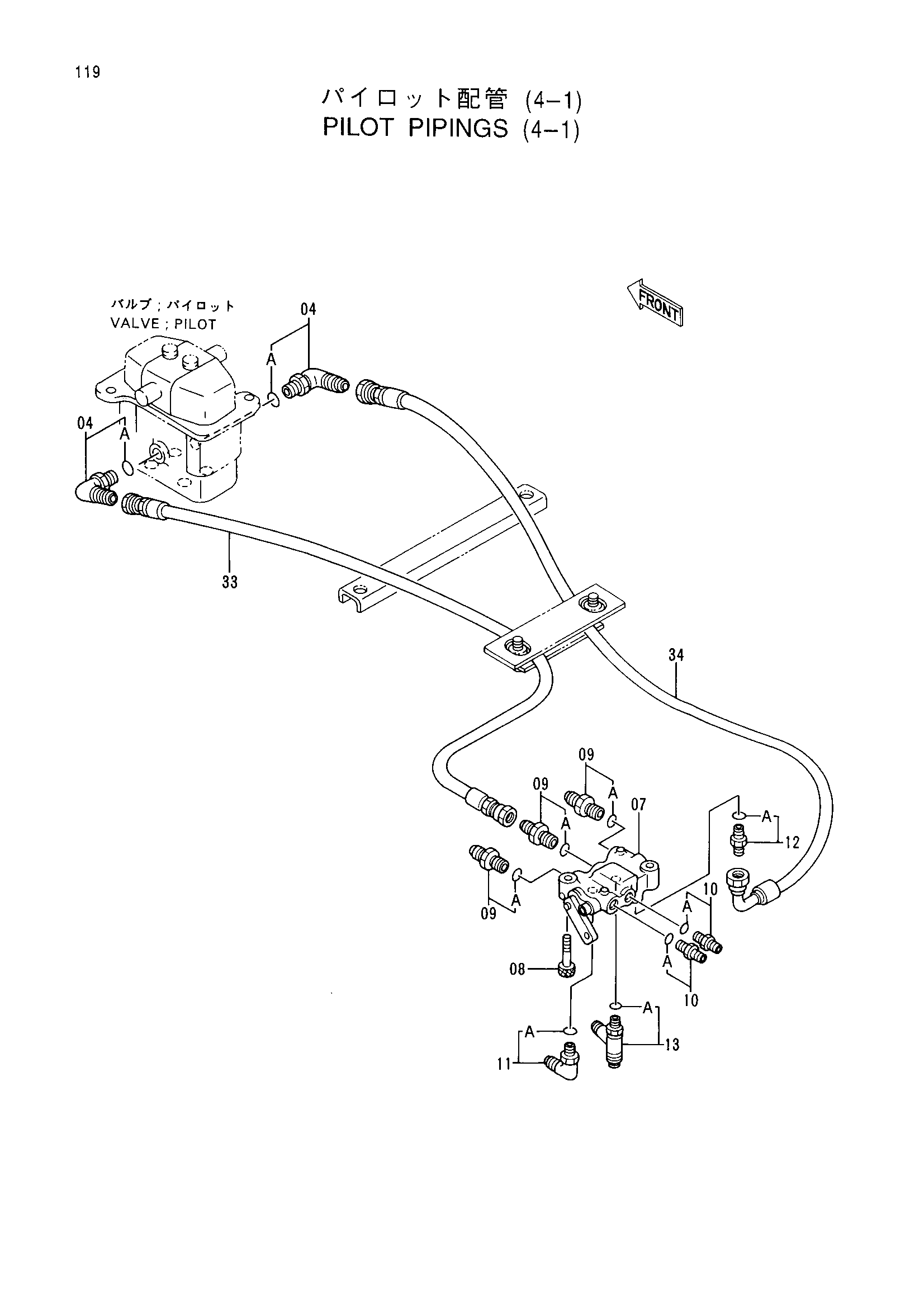

Заводская схема «Пилотный трубопроводы (4-1)» для HITACHI EX600H-3 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4156434 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4254611 | Запорный клапан | 1 |
| 08 | M341045 | Болт с внутренним шестигранником | 2 |
| 09 | 4261938 | Фильтр | 3 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4154671 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4225403 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4366787 | Шланг (P1) | 1 |
| 34 | 4366788 | Шланг (T4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-3 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
