Электрооборудование (8-1) <MITSUBISHI ENG.> — HITACHI EX600H-3 JPN

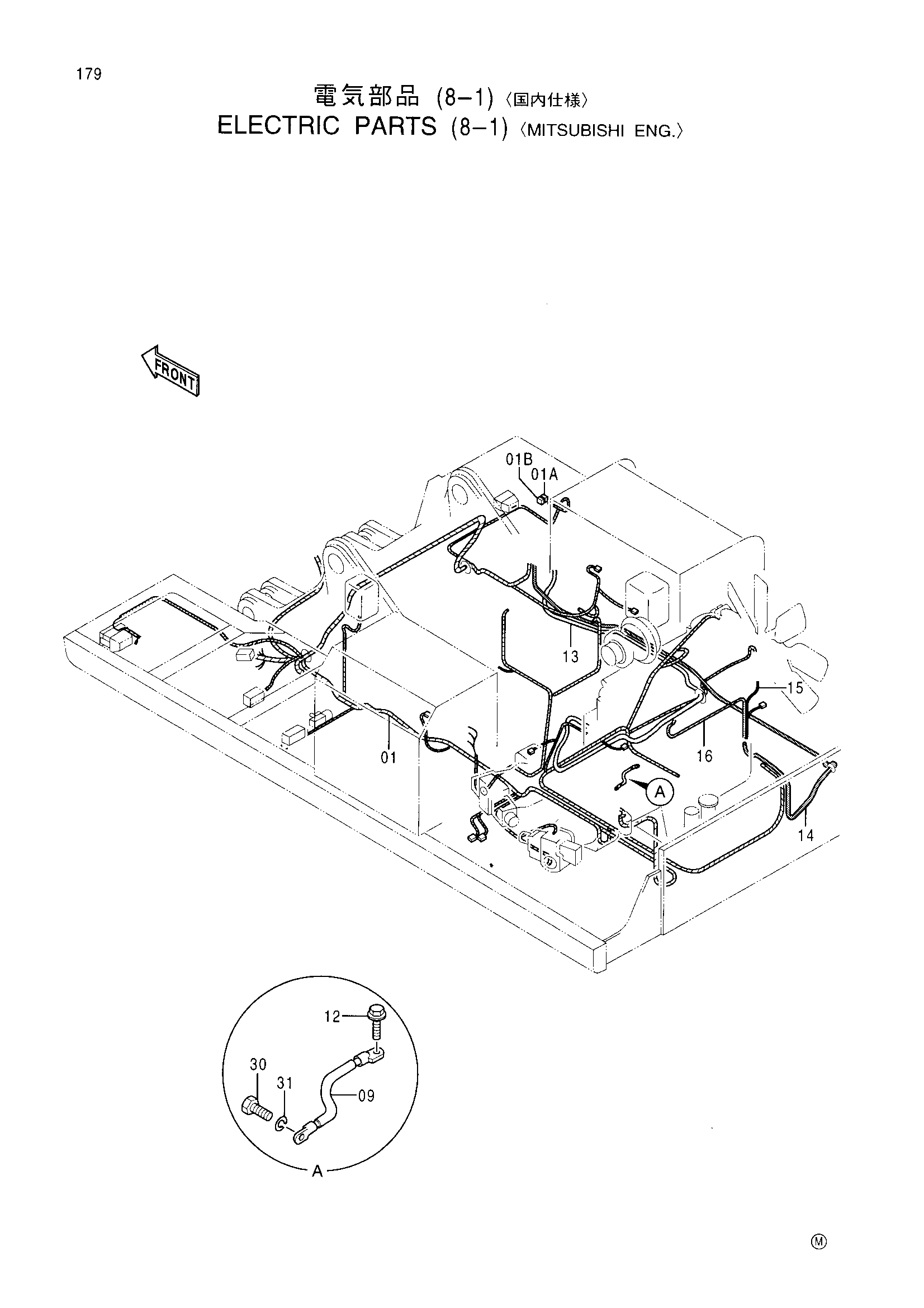

Заводская схема «Электрооборудование (8-1) <MITSUBISHI ENG.>» для HITACHI EX600H-3 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0001767 | Жгут проводов провод (основной) | 1 |
| 01A | 4315323 | Фусибле-линк (45A) | 1 |
| 01B | 4315324 | Фусибле-линк (75A) | 1 |
| 09 | 4349705 | Жгут проводов провод(ENG. масса) | 1 |
| 12 | J011020 | Болт с шайбой | 1 |
| 13 | 4349706 | Жгут проводов провод(аккумулятор реле ~ стартер) | 1 |
| 14 | 4344172 | Жгут проводов провод(воздушный отопитель реле ~ воздушный HEA | 1 |
| 15 | 4349532 | Жгут проводов провод(воздушный отопитель ~ клемма S) | 1 |
| 16 | 4349539 | Жгут проводов провод(воздушный отопитель ~ клемма L) | 1 |
| 30 | J901220 | Болт | 1 |
| 31 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-3 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
