Гидроцилиндр ковша <BE рукоять> — HITACHI EX600H-3 JPN

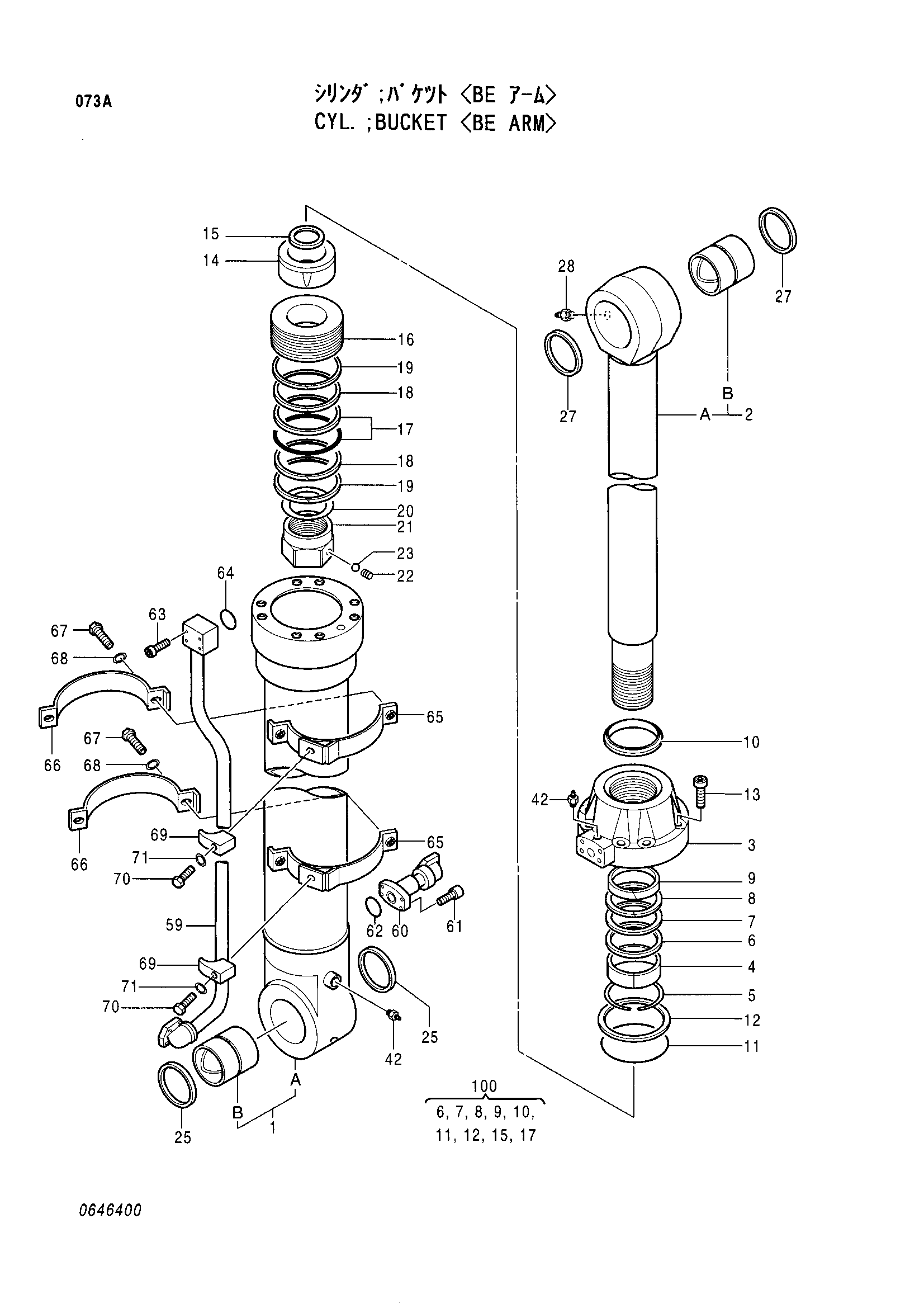

Заводская схема «Гидроцилиндр ковша <BE рукоять>» для HITACHI EX600H-3 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4338133 | Гидроцилиндр ковша | 1 | |
| 1-42 | 4354830 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0646401 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0645002 | Втулка пальца | 1 |
| 2 | 0646402 | Шток поршня в сборе | 1 |
| 2B | 0645103 | Втулка пальца | 1 |
| 3 | 0646403 | Головка гидроцилиндра | 1 |
| 4 | 0353004 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 0353005 | Кольцо | 1 |
| 7 | 0191405 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0417605 | Направляющее кольцо | 1 |
| 10 | 0257006 | Грязесъёмное кольцо | 1 |
| 11 | A811180 | Уплотнительное кольцо | 1 |
| 12 | 0242507 | Опорное кольцо | 1 |
| 13 | 0353013 | Болт с внутренним шестигранником | 8 |
| 14 | 0420304 | Амортизирующий подшипник | 1 |
| 15 | 0420305 | Уплотнение амортизатор | 1 |
| 16 | 0646404 | Поршень | 1 |
| 17 | 0242510 | Кольцо уплотнение в сборе | 1 |
| 18 | 0420307 | Направляющее кольцо | 2 |
| 19 | 0242512 | Направляющее кольцо | 2 |
| 20 | 0353010 | Регулировочная шайба | 1 |
| 21 | 0353009 | Гайка | 1 |
| 22 | 0353012 | Установочный винт | 1 |
| 23 | 0353011 | Стальной шарик | 1 |
| 25 | 0420111 | Грязесъёмное кольцо | 2 |
| 27 | 4205000 | Пылезащитное уплотнение | 2 |
| 28 | J75481 | Пресс-маслёнка | 1 |
| 42 | 0643016 | Воздушный клапан | 2 |
| 59 | 0646405 | Трубка | 1 |
| 60 | 0645106 | Соединение | 1 |
| 61 | 0150616 | Болт с внутренним шестигранником | 4 |
| 62 | 984614 | Уплотнительное кольцо | 1 |
| 63 | 0259207 | Болт с внутренним шестигранником | 4 |
| 64 | 955612 | Уплотнительное кольцо | 1 |
| 65 | 0646406 | Лента | 2 |
| 66 | 0646407 | Лента | 2 |
| 67 | 0408815 | Болт | 4 |
| 68 | 0325913 | Шайба | 4 |
| 69 | 0309219 | Хомут трубки | 2 |
| 70 | 0237417 | Болт | 2 |
| 71 | 0208516 | Пружинная шайба | 2 |
| 100 | 4354824 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-3 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
