Отвал трубопроводы (ходовая часть) — HITACHI EX60-5(LC)

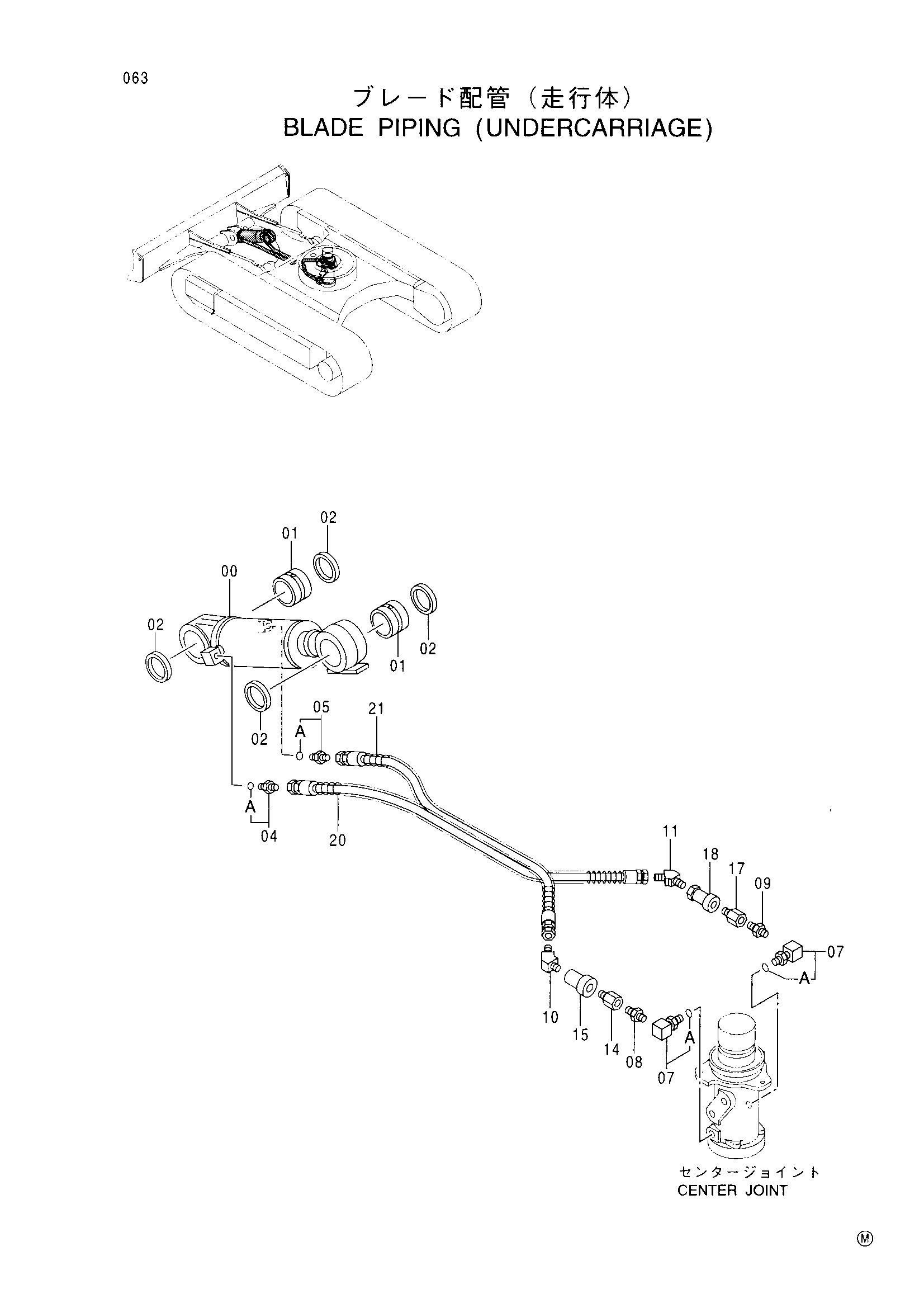

Заводская схема «Отвал трубопроводы (ходовая часть)» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4397368 | Гидроцилиндр отвала | 1 |
| 01 | 4376210 | Втулка | 2 |
| 02 | 4084578 | Пылезащитное уплотнение | 4 |
| 04 | 4200466 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4221290 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4173463 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 94-1902 | Адаптер | 1 |
| 09 | 94-1702 | Адаптер | 1 |
| 10 | 4182658 | Угловой штуцер | 1 |
| 11 | 4157919 | Угловой штуцер | 1 |
| 14 | 4033129 | Самоуплотняющееся соединение | 1 |
| 15 | 4033130 | Самоуплотняющееся соединение | 1 |
| 17 | 4229104 | Самоуплотняющееся соединение | 1 |
| 18 | 4229105 | Самоуплотняющееся соединение | 1 |
| 20 | 4402696 | Шланг | 1 |
| 21 | 4402697 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
