Смещаемый гидроцилиндр — HITACHI EX60-5(LC)

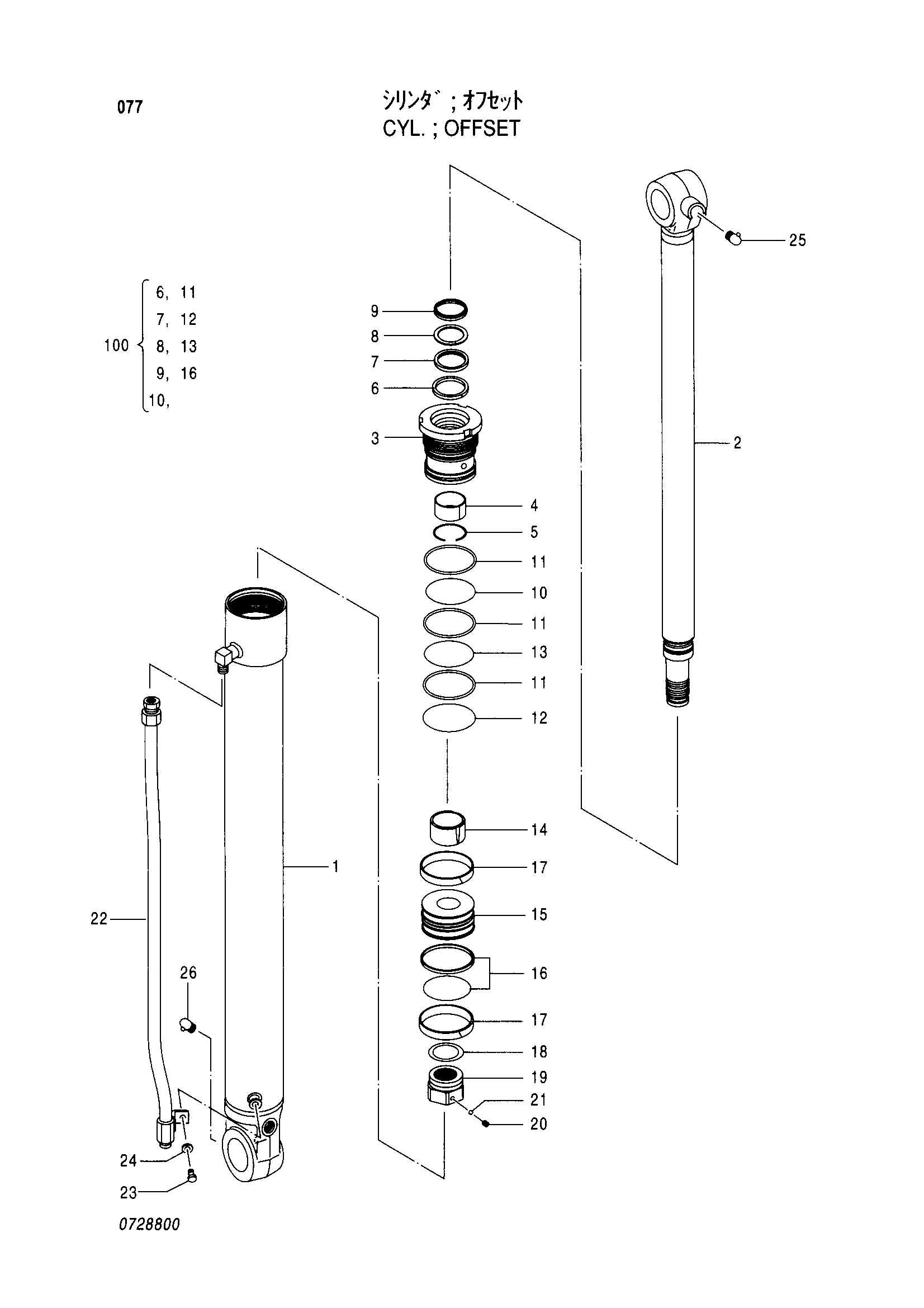

Заводская схема «Смещаемый гидроцилиндр» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4388223 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 0728801 | Труба гидроцилиндра | 1 |
| 2 | 0728802 | Шток поршня | 1 |
| 3 | 0728803 | Головка гидроцилиндра | 1 |
| 4 | 0444706 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0225714 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0225712 | Опорное кольцо | 1 |
| 9 | 0444715 | Грязесъёмное кольцо | 1 |
| 10 | A811100 | Уплотнительное кольцо | 1 |
| 11 | 0310506 | Опорное кольцо | 3 |
| 12 | A810105 | Уплотнительное кольцо | 1 |
| 13 | A811095 | Уплотнительное кольцо | 1 |
| 14 | 0728804 | Амортизирующий подшипник | 1 |
| 15 | 0487002 | Поршень | 1 |
| 16 | 0310508 | Уплотнительное кольцо | 1 |
| 17 | 0333209 | Направляющее кольцо | 2 |
| 18 | 0333008 | Регулировочная шайба | 1 |
| 19 | 0728805 | Гайка | 1 |
| 20 | 0310612 | Установочный винт | 1 |
| 21 | 0111818 | Стальной шарик | 1 |
| 22 | 0728806 | Трубка | 1 |
| 23 | 0714807 | Болт | 1 |
| 24 | 0714808 | Шайба | 1 |
| 25 | 0159411 | Пресс-маслёнка | 1 |
| 26 | J75581 | Пресс-маслёнка | 1 |
| 100 | 4415585 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
