Пилотный трубопроводы (7)[STD][USA] — HITACHI EX60-5(LC)
Заводская схема «Пилотный трубопроводы (7)[STD][USA]» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.

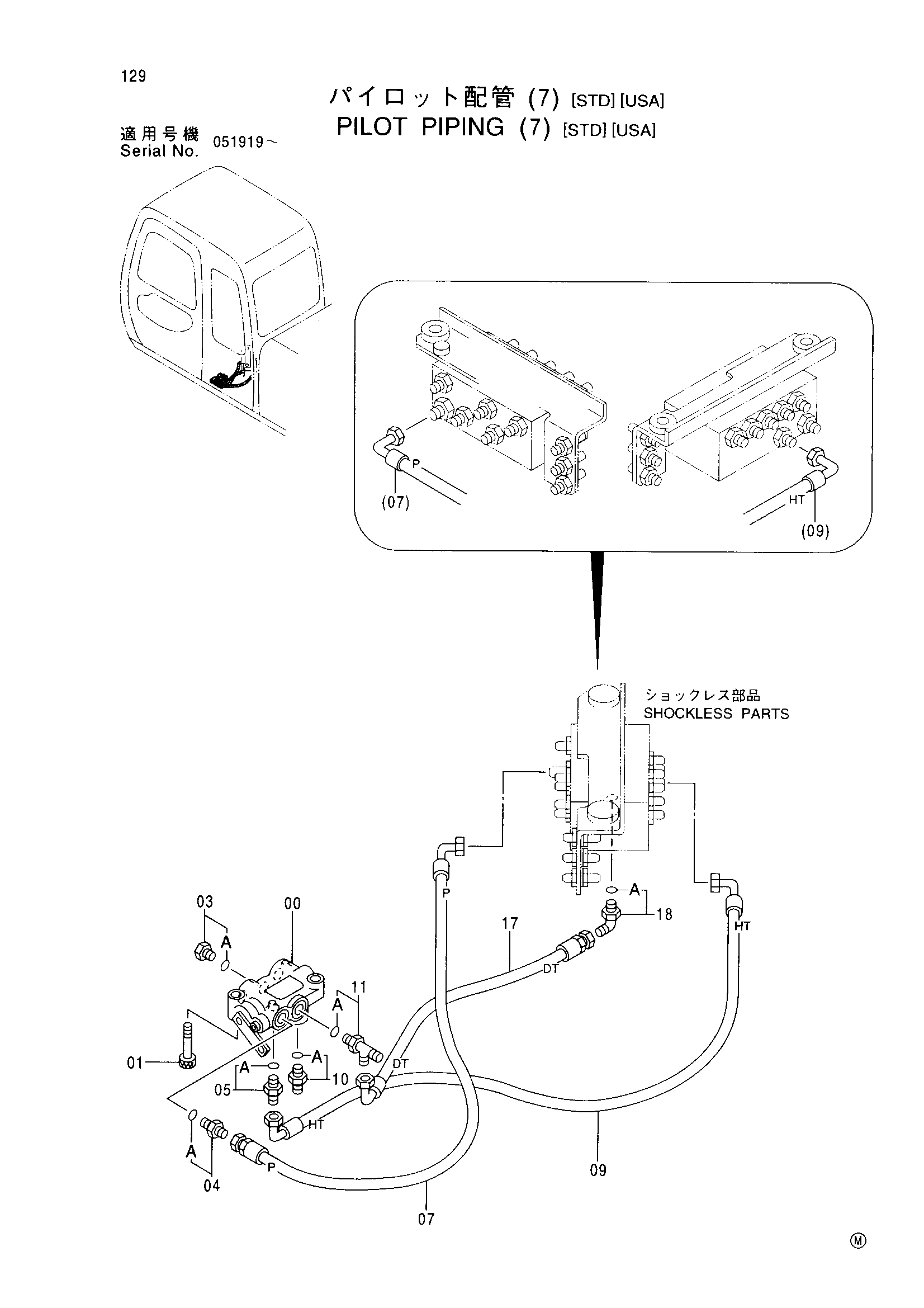

![Схема Пилотный трубопроводы (7)[STD][USA] HITACHI EX60-5(LC)](/catalog-drawings/49/49bd063f-c941-4ae7-976b-5900fd15210d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4334827 | Запорный клапан | 1 |
| 01 | J781045 | Болт с внутренним шестигранником | 2 |
| 03 | 4092534 | Пробка | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4261937 | Фильтр | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4414262 | Пластиковый шланг (P) | 1 |
| 09 | 4414263 | Пластиковый шланг (HT) | 1 |
| 10 | 4200468 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4208909 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4393601 | Пластиковый шланг (DT) | 1 |
| 18 | 4154670 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
