Трубопроводы (3) — HITACHI EX60-5(LC)

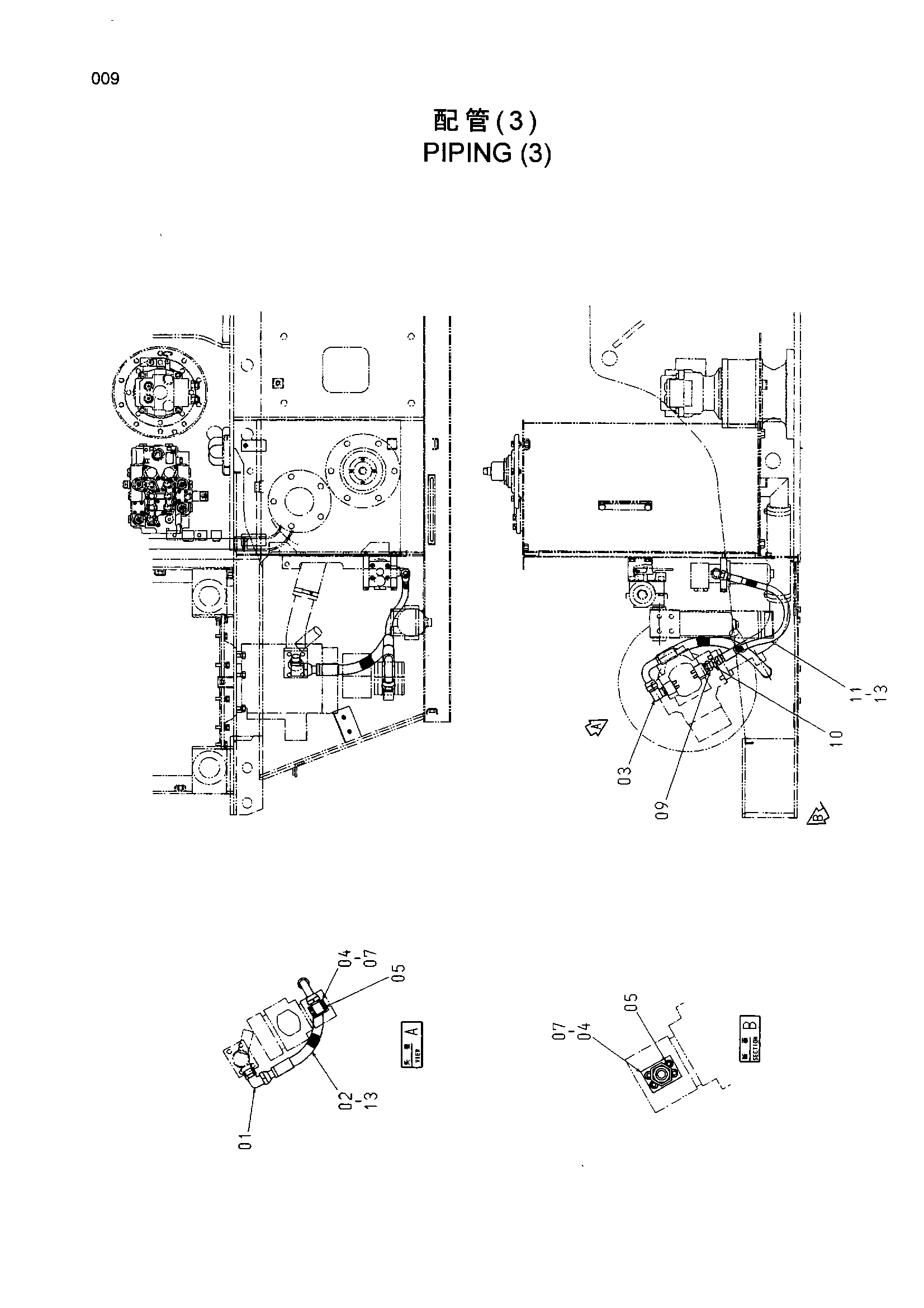

Заводская схема «Трубопроводы (3)» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4157562 | Угловой штуцер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4223521 | Шланг | 1 |
| 03 | 4272267 | Угловой штуцер | 1 |
| 04 | 4275573 | Блок | 2 |
| 05 | J780845 | Болт с внутренним шестигранником | 8 |
| 07 | A811025 | Уплотнительное кольцо | 2 |
| 09 | 94-1603 | Переходник | 1 |
| 10 | 4221287 | Адаптер | 1 |
| 11 | 4217382 | Шланг | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
