Пилотный трубопроводы (5)[STD] — HITACHI EX60-5(LC)

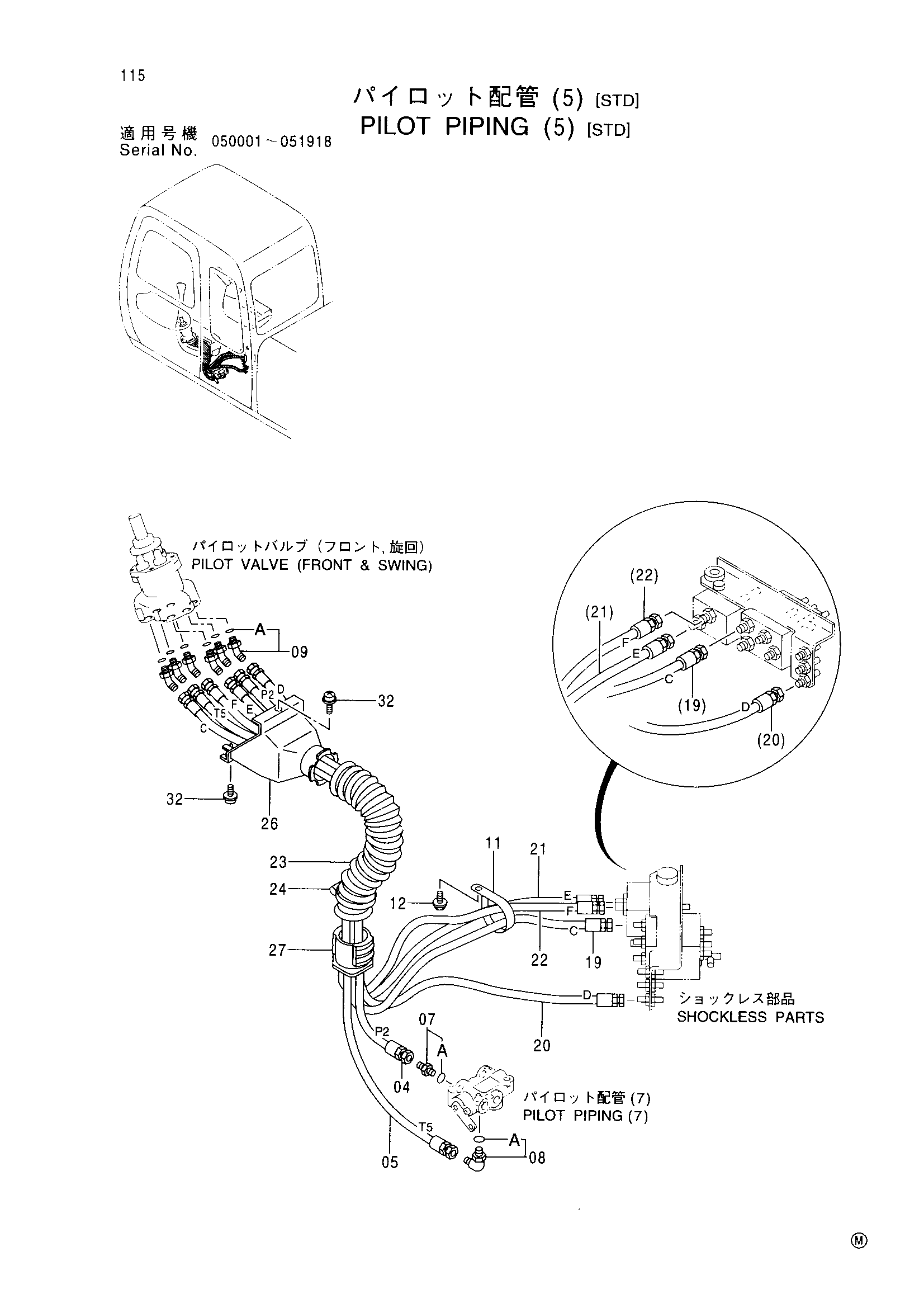

Заводская схема «Пилотный трубопроводы (5)[STD]» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (5)[STD] HITACHI EX60-5(LC)](/catalog-drawings/4f/4fc452ca-f6af-435c-af4f-bdb8c4f1e268.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4378635 | Шланг (P2) | 1 |
| 05 | 4378636 | Шланг (T5) | 1 |
| 07 | 4374837 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200470 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4193826 | Угловой штуцер | 6 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4193816 | Зажим | 1 |
| 12 | J011020 | Болт с шайбой | 1 |
| 19 | 4378631 | Шланг (C) | 1 |
| 20 | 4378632 | Шланг (D) | 1 |
| 21 | 4378633 | Шланг (E) | 1 |
| 22 | 4378634 | Шланг (F) | 1 |
| 23 | 4351175 | Шланг | 1 |
| 24 | 4351774 | Хомут провод | 1 |
| 26 | 3072745 | Крышка | 1 |
| 27 | 3079728 | Втулка | 1 |
| 32 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
