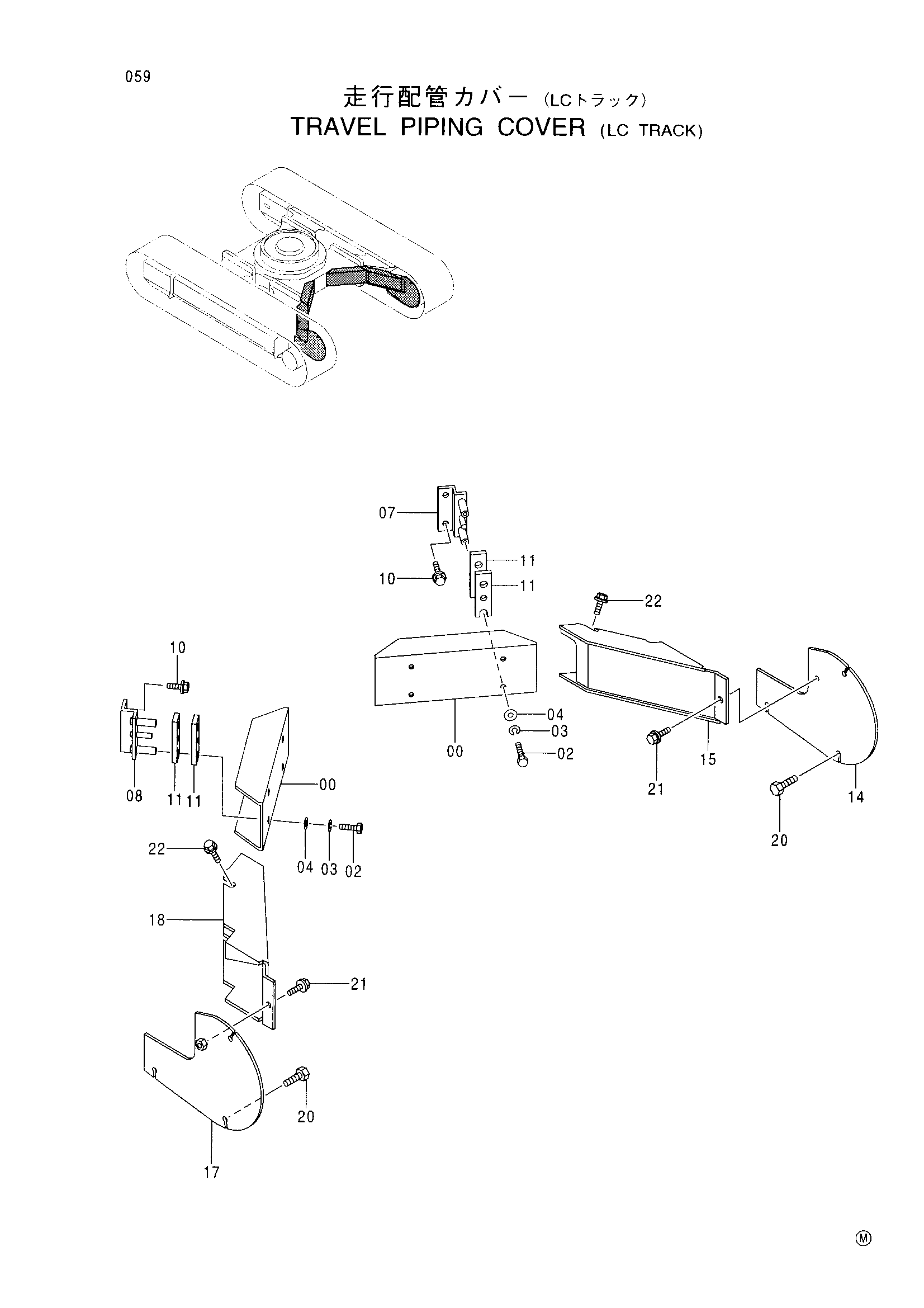

Ход трубопроводы крышка <LC гусеница> — HITACHI EX60-5(LC)
Заводская схема «Ход трубопроводы крышка <LC гусеница>» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3081460 | Крышка | 2 |
| 02 | J901025 | Болт | 8 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | A590110 | Плоская шайба | 8 |
| 07 | 8071273 | Кронштейн | 2 |
| 08 | 8071398 | Кронштейн | 2 |
| 10 | J021025 | Болт с шайбой | 8 |
| 11 | 4397549 | Резиновая прокладка | 8 |
| 14 | 9749550 | Крышка | 1 |
| 15 | 8071537 | Крышка | 1 |
| 17 | 9749551 | Крышка | 1 |
| 18 | 8071538 | Крышка | 1 |
| 20 | J901430 | Болт | 6 |
| 21 | J021025 | Болт с шайбой | 2 |
| 22 | J031025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
