Пилотный трубопроводы (5)[EU][N.EUROPE][USA] — HITACHI EX60-5(LC)
Заводская схема «Пилотный трубопроводы (5)[EU][N.EUROPE][USA]» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.

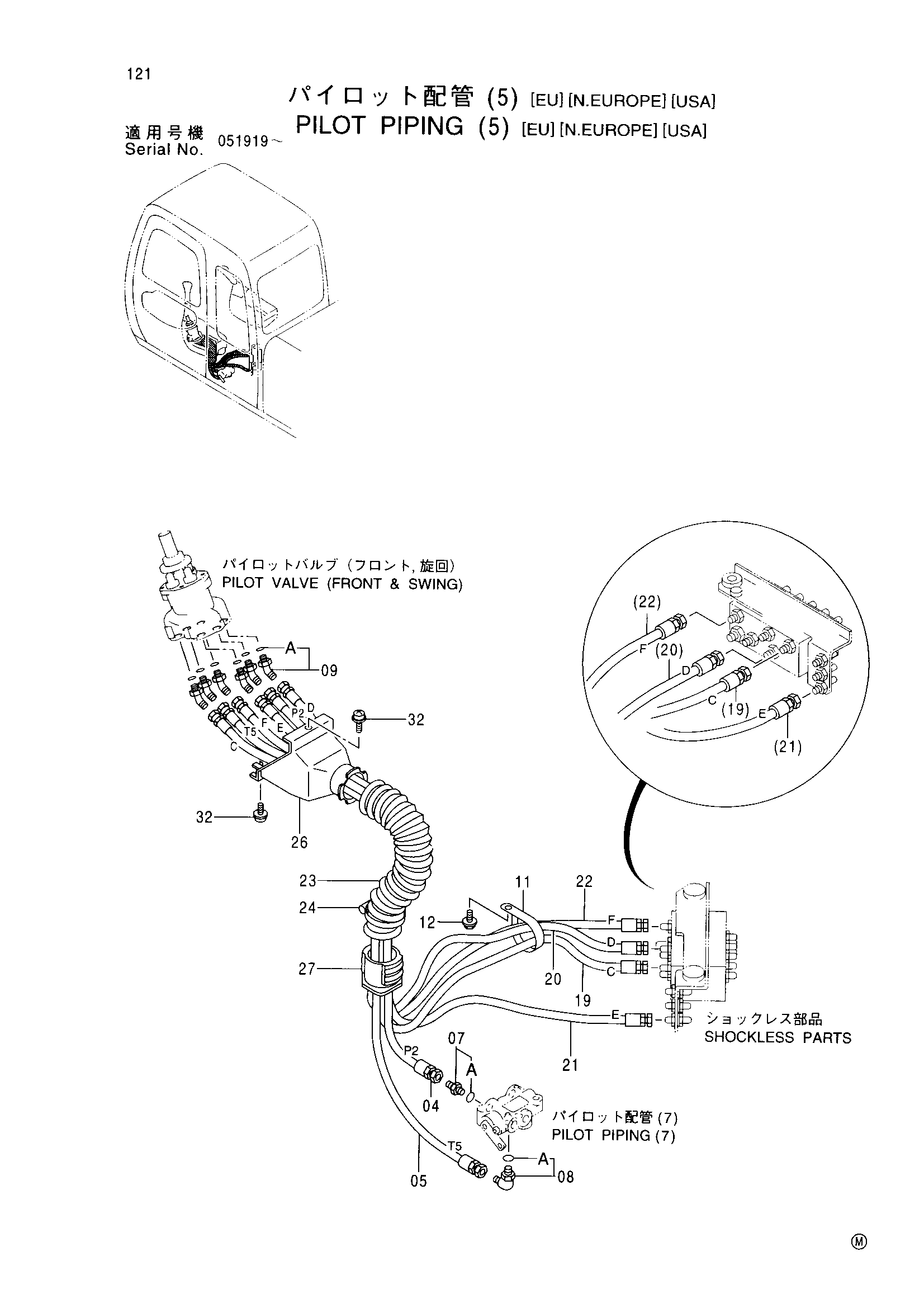

![Схема Пилотный трубопроводы (5)[EU][N.EUROPE][USA] HITACHI EX60-5(LC)](/catalog-drawings/8f/8fda5003-adc2-4334-8a5f-b884a256e210.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4378635 | Шланг(P2) | 1 |
| 04 | 4392184 | Шланг(P2) | 1 |
| 05 | 4378636 | Шланг(T5) | 1 |
| 05 | 4392185 | Шланг(T5) | 1 |
| 07 | 4374837 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200470 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4193826 | Угловой штуцер | 6 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4193816 | Зажим | 1 |
| 12 | J011020 | Болт с шайбой | 1 |
| 19 | 4378631 | Шланг(C) | 1 |
| 19 | 4392186 | Шланг(C) | 1 |
| 20 | 4378632 | Шланг(D) | 1 |
| 20 | 4392187 | Шланг(D) | 1 |
| 21 | 4378633 | Шланг(E) | 1 |
| 21 | 4392188 | Шланг(E) | 1 |
| 22 | 4378634 | Шланг(F) | 1 |
| 22 | 4392189 | Шланг(F) | 1 |
| 23 | 4351175 | HOSE [EU][N.EUROPE] | 1 |
| 23 | 4373706 | HOSE [USA] | 1 |
| 24 | 4351774 | Хомут провод | 1 |
| 26 | 3072745 | Крышка | 1 |
| 27 | 3079728 | Втулка | 1 |
| 32 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
