Каталог запчастей HITACHI
Обратный трубопроводы — HITACHI EX60-5(LC)

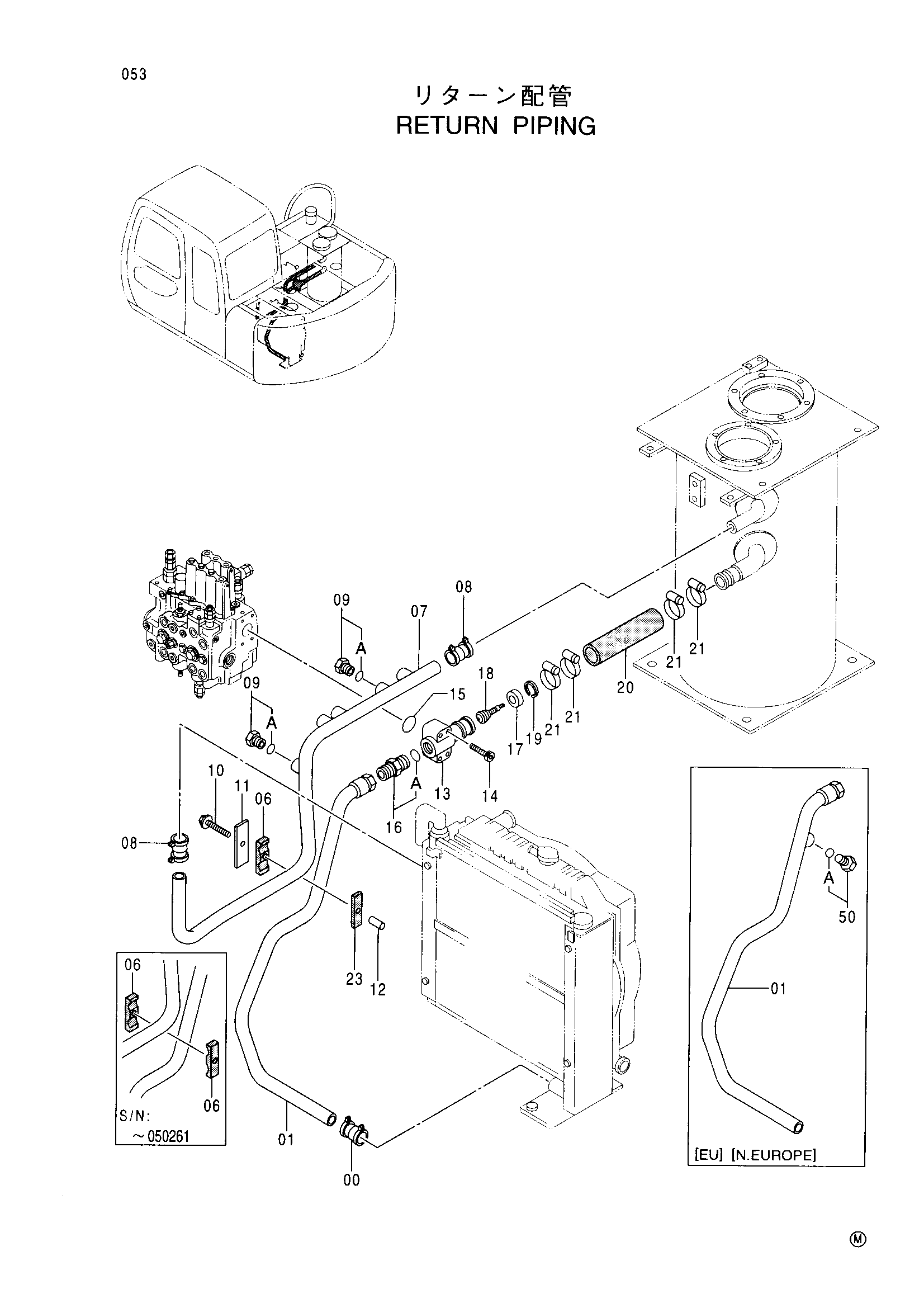

Заводская схема «Обратный трубопроводы» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4071213 | Муфта | 1 |
| 01 | 7032142 | Трубка [STD][USA] | 1 |
| 01 | 7034533 | Трубка [EU][N.EUROPE] | 1 |
| 06 | 3072291 | Резиновая прокладка | 1 |
| 06 | 3072291 | Резиновая прокладка | 2 |
| 07 | 7032209 | Трубка | 1 |
| 08 | 4071213 | Муфта | 2 |
| 09 | 4174542 | Пробка | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | J011290 | Болт с шайбой | 1 |
| 11 | 4395480 | Пластина | 1 |
| 12 | 4395492 | Проставка | 1 |
| 13 | 2023808 | Коллектор | 1 |
| 14 | J751065 | Болт с внутренним шестигранником | 4 |
| 15 | A810050 | Уплотнительное кольцо | 1 |
| 16 | 4042034 | Адаптер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4197527 | Кольцо | 1 |
| 18 | 4197528 | Клапан | 1 |
| 19 | 930453 | Стопорное кольцо | 1 |
| 20 | 4099118 | Резиновый шланг | 1 |
| 21 | 4504198 | Хомут шланга | 4 |
| 23 | 4395766 | Резиновая прокладка | 1 |
| 50 | 4174542 | Пробка [EU][N.EUROPE] | 1 |
| 50A | 4506424 | Уплотнительное кольцо[EU][N.EUROPE] | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
