Трубопроводы (2) — HITACHI EX60-5(LC)

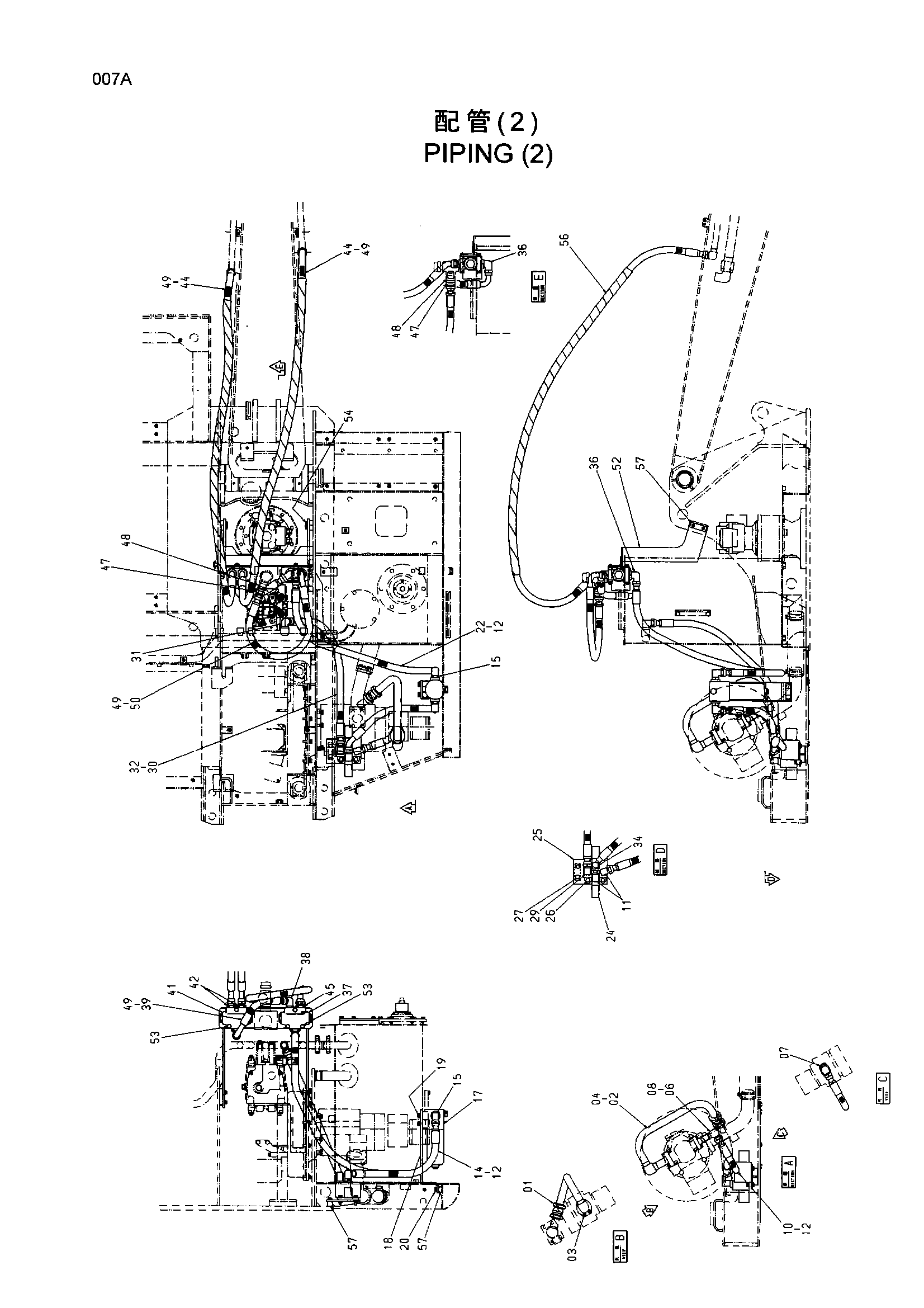

Заводская схема «Трубопроводы (2)» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4071213 | Муфта | 1 |
| 02 | 8076811 | Трубка | 1 |
| 03 | J781040 | Болт с внутренним шестигранником | 4 |
| 04 | A811040 | Уплотнительное кольцо | 1 |
| 06 | 9753020 | Трубка | 1 |
| 07 | J781235 | Болт с внутренним шестигранником | 4 |
| 08 | 971489 | Уплотнительное кольцо | 1 |
| 10 | 4407942 | Шланг | 1 |
| 11 | 4202404 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 6 |
| 14 | 4214417 | Шланг | 1 |
| 15 | 4157562 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4315636 | Фильтр линия | 1 |
| 18 | 4320541 | Кронштейн | 1 |
| 19 | J011225 | Болт с шайбой | 2 |
| 20 | J011025 | Болт с шайбой | 2 |
| 22 | 4213493 | Шланг | 1 |
| 24 | 4297173 | Гидрораспределитель | 1 |
| 25 | 9749218 | Кронштейн | 1 |
| 26 | J011040 | Болт с шайбой | 3 |
| 27 | J011020 | Болт с шайбой | 2 |
| 29 | 4157562 | Угловой штуцер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4356455 | Шланг | 1 |
| 31 | 4157562 | Угловой штуцер | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4187308 | Уплотнительное кольцо | 2 |
| 34 | 4174541 | Пробка | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4202113 | Угловой штуцер | 2 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 4269314 | Клапан дивидер | 1 |
| 38 | 4157562 | Угловой штуцер | 1 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | 4250036 | Шланг | 1 |
| 41 | 4269315 | Клапан дивидер | 1 |
| 42 | 4189619 | Адаптер | 2 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | 4323594 | Шланг | 2 |
| 45 | 4189619 | Адаптер | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4208967 | Адаптер | 1 |
| 48 | 94-1604 | Переходник | 1 |
| 49 | 4187308 | Уплотнительное кольцо | 6 |
| 50 | 4323280 | Шланг | 1 |
| 52 | 8076810 | Кронштейн | 1 |
| 53 | J011090 | Болт с шайбой | 6 |
| 54 | J011025 | Болт с шайбой | 4 |
| 56 | 4133527 | Защитный кожух | 3 |
| 57 | 4315448 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
