Отопитель блок [STD] — HITACHI EX60-5(LC)

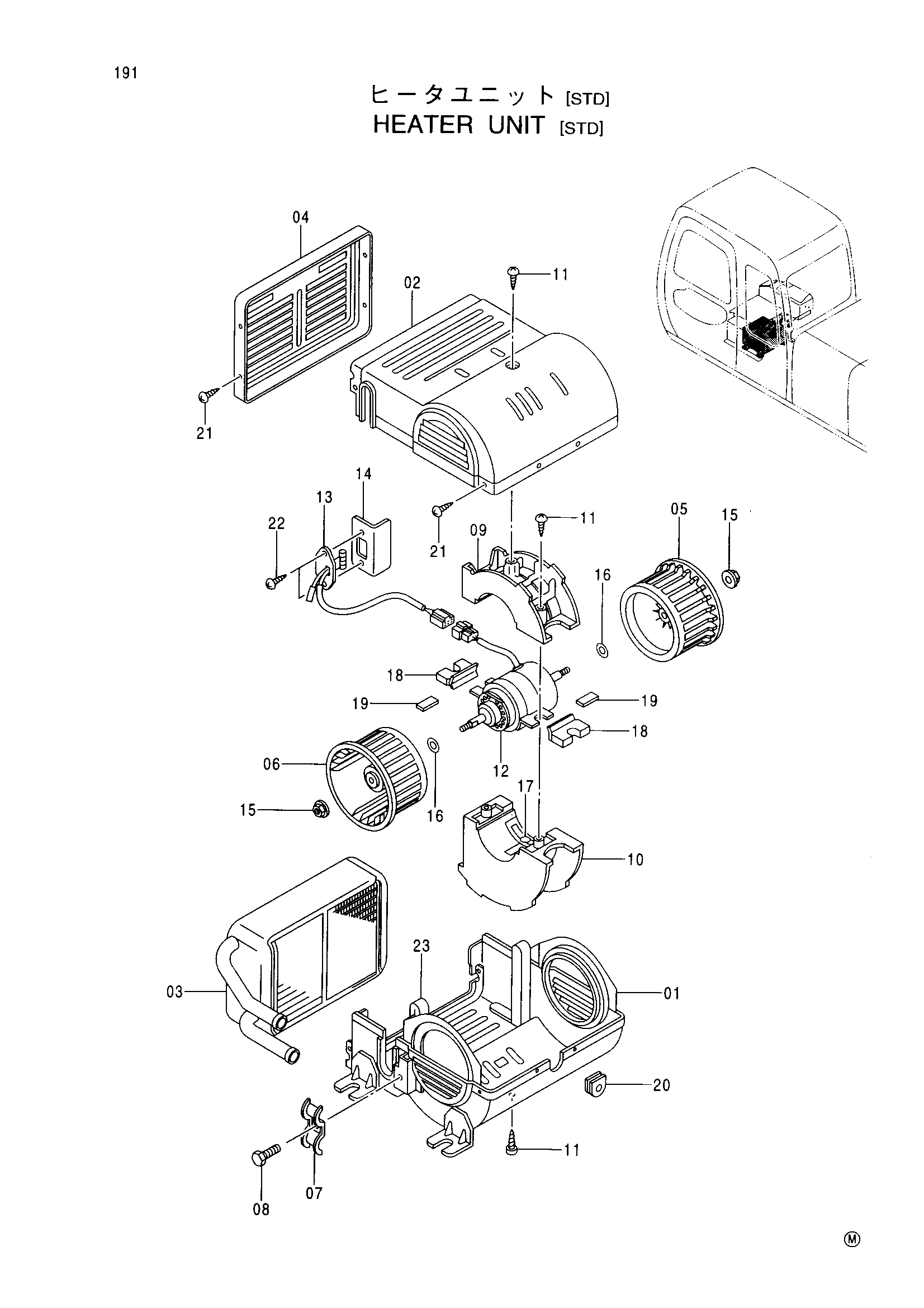

Заводская схема «Отопитель блок [STD]» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Отопитель блок [STD] HITACHI EX60-5(LC)](/catalog-drawings/c6/c6b07fa6-ec87-41a4-b176-74beb5ed7224.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4300682 | Отопитель блок | 1 | |
| 01 | 4329850 | Корпус (1) | 1 |
| 02 | 4329851 | Корпус (2) | 1 |
| 03 | 4329852 | Коре отопитель | 1 |
| 04 | 4329853 | Крышка | 1 |
| 05 | 4329854 | Вентилятор | 1 |
| 06 | 4329855 | Вентилятор | 1 |
| 07 | 4329856 | Хомут | 1 |
| 08 | 4329857 | Болт | 1 |
| 09 | 4329858 | Холдерр (1) | 1 |
| 10 | 4329859 | Холдерр (2) | 1 |
| 11 | 4329860 | Винт | 4 |
| 12 | 4329861 | Гидромотор | 1 |
| 13 | 4329862 | Резистор | 1 |
| 14 | 4329863 | Пластина | 1 |
| 15 | 4329864 | Гайка | 2 |
| 16 | 4329865 | Шайба | 2 |
| 17 | 4329866 | Манжета | 2 |
| 18 | 4329867 | Манжета | 2 |
| 19 | 4329868 | Манжета | 2 |
| 20 | 4329869 | Резиновая втулка | 1 |
| 21 | 4329870 | Винт | 9 |
| 22 | 4329871 | Винт | 2 |
| 23 | 4329872 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
