Напорный трубопроводы — HITACHI EX60-5(LC)

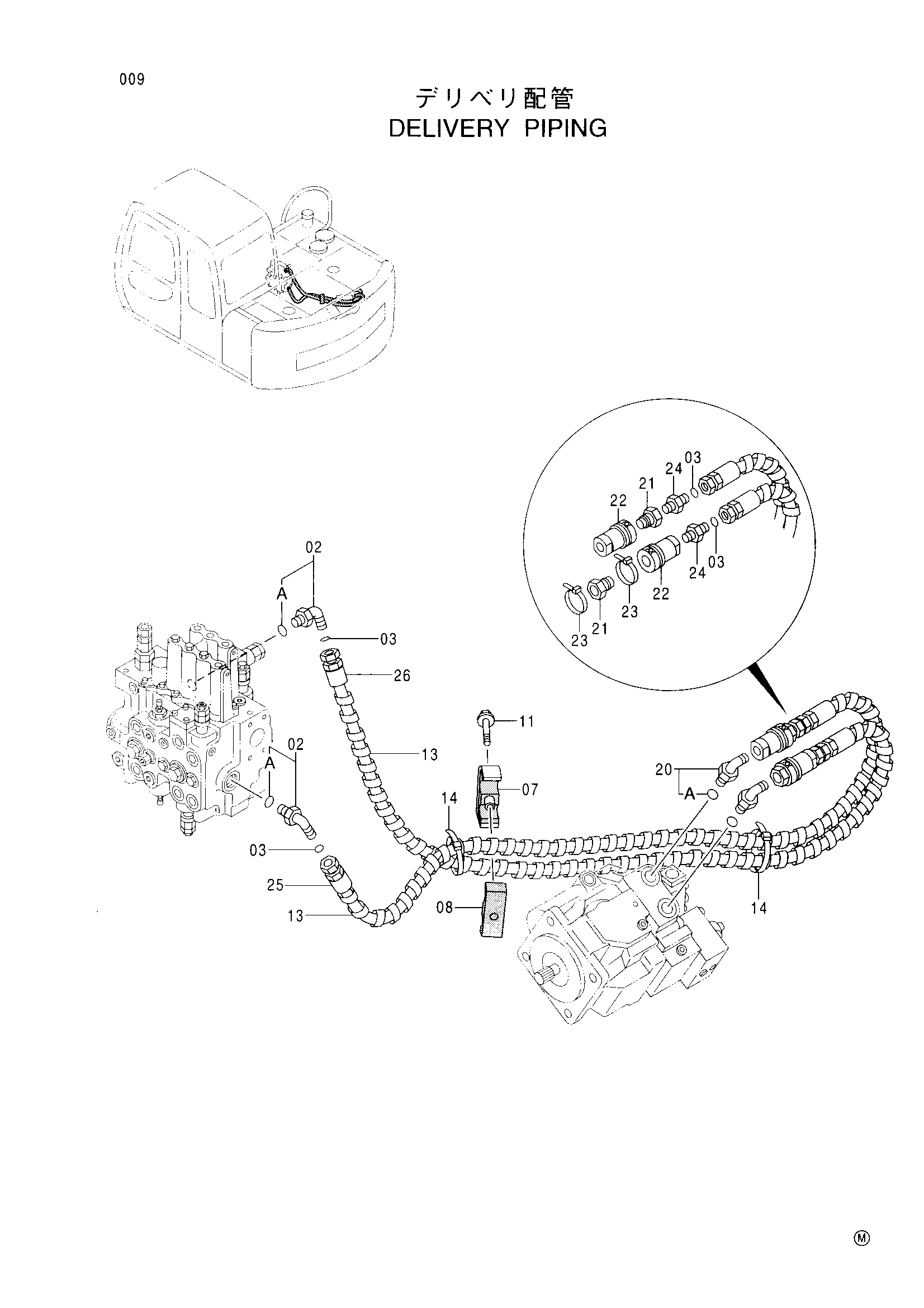

Заводская схема «Напорный трубопроводы» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4157562 | Угловой штуцер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 4 |
| 07 | 4303988 | Хомут трубки | 1 |
| 08 | 4285722 | Резиновая прокладка | 1 |
| 11 | J011085 | Болт с шайбой | 1 |
| 13 | 4044420 | Защитный кожух | 6 |
| 14 | 4055312 | Ленточный зажим | 2 |
| 20 | 4373366 | Угловой штуцер | 2 |
| 21 | 4229264 | Самоуплотняющееся соединение | 2 |
| 22 | 4229263 | Самоуплотняющееся соединение | 2 |
| 23 | 4373368 | Ленточный зажим | 2 |
| 24 | 4373243 | Адаптер | 2 |
| 25 | 4196297 | Шланг | 1 |
| 26 | 4227051 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
