Обратный трубопроводы — HITACHI EX60-5(LC)

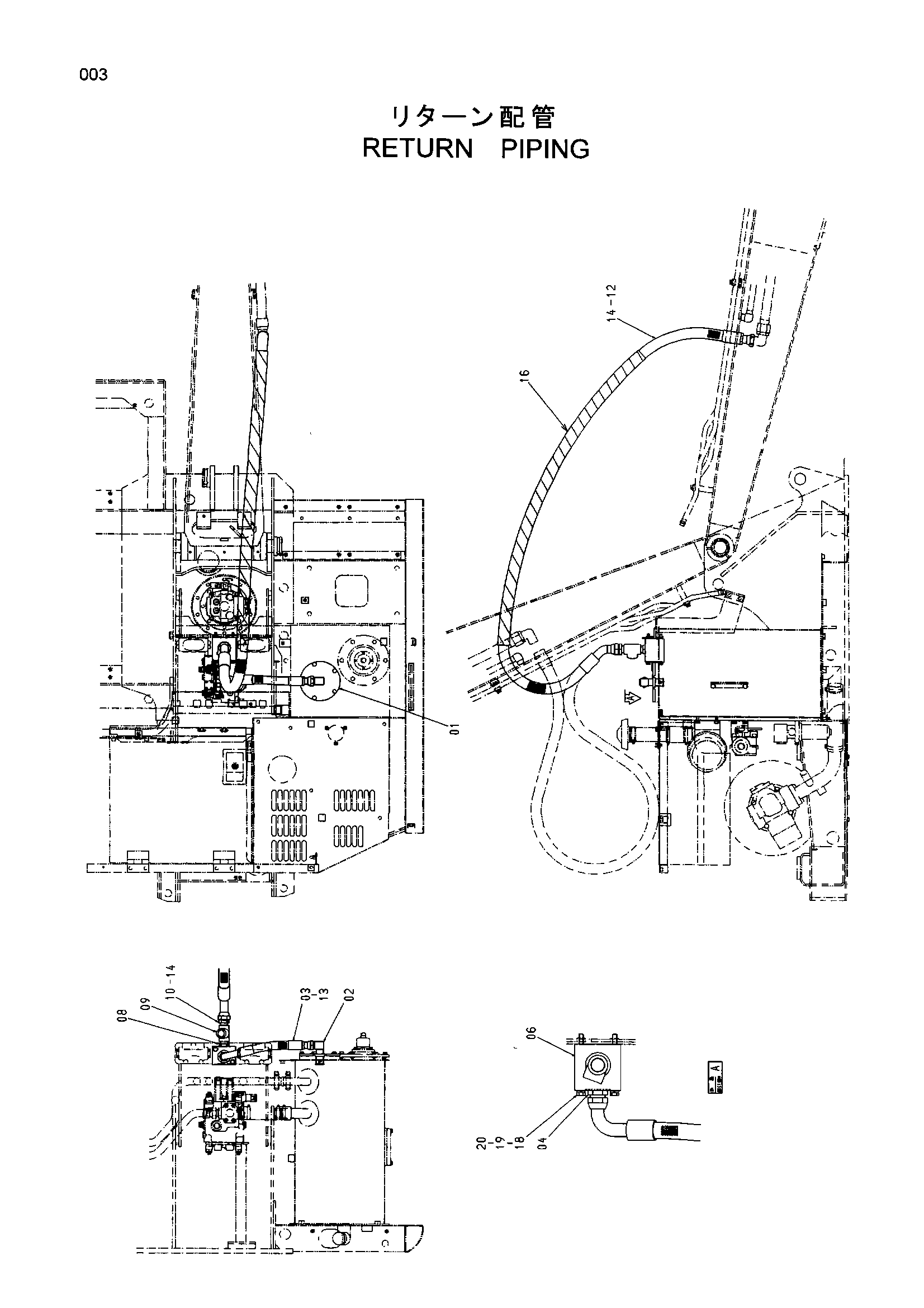

Заводская схема «Обратный трубопроводы» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9741187 | Крышка | 1 |
| 02 | 4281216 | Угловой штуцер | 1 |
| 03 | 4369447 | Шланг | 1 |
| 04 | 4189535 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 3054432 | Брокк | 1 |
| 08 | 4184837 | Адаптер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 94-0664 | Тройник | 1 |
| 10 | 4208097 | Адаптер | 1 |
| 12 | 4323593 | Шланг | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 2 |
| 14 | 4187329 | Уплотнительное кольцо | 2 |
| 16 | 4044420 | Защитный кожух | 6 |
| 18 | J901008 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
