Пилотный трубопроводы (3)[N.EUROPE] — HITACHI EX60-5(LC)
Заводская схема «Пилотный трубопроводы (3)[N.EUROPE]» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.

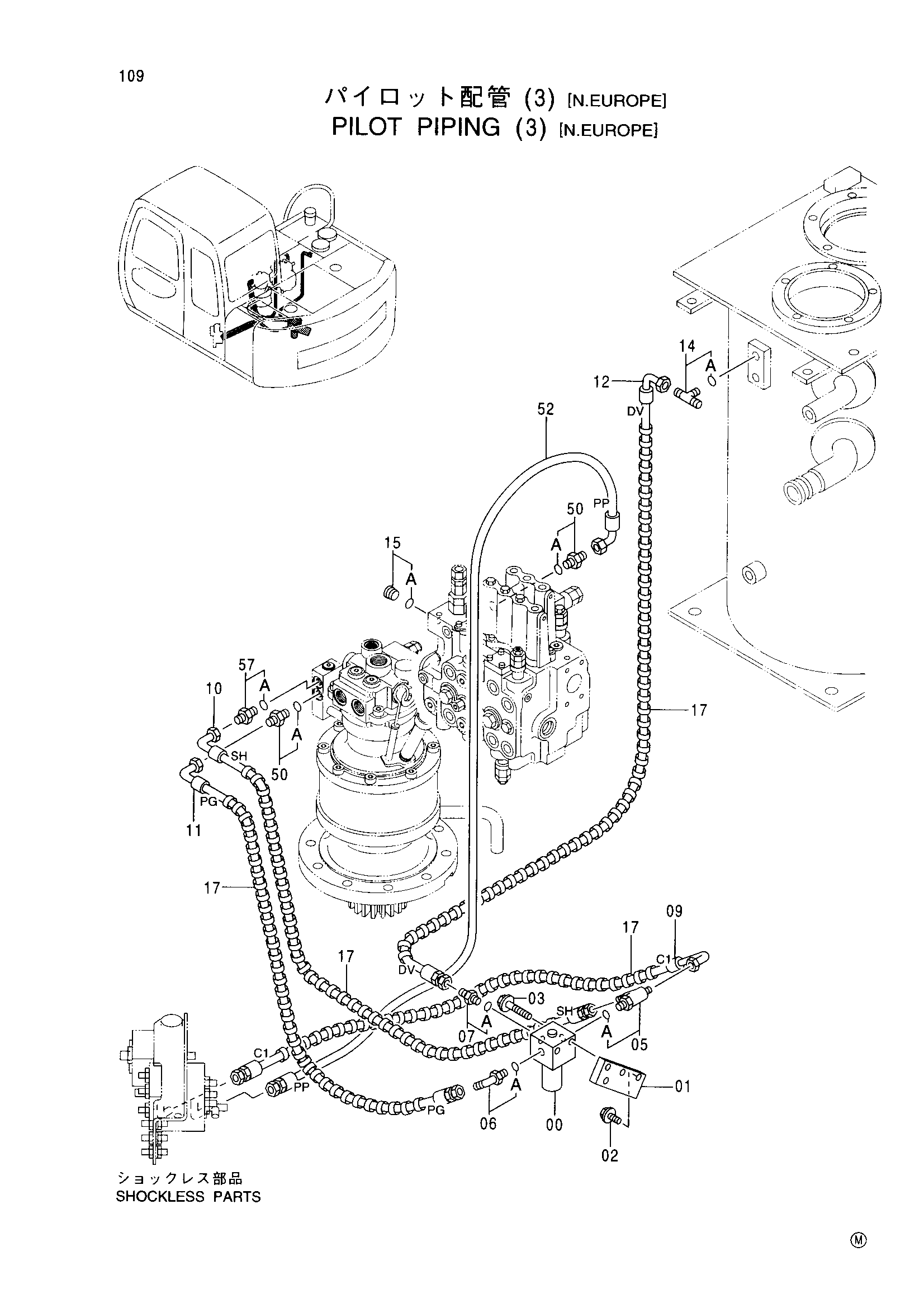

![Схема Пилотный трубопроводы (3)[N.EUROPE] HITACHI EX60-5(LC)](/catalog-drawings/5e/5e6a509f-946f-4349-8bfd-68f8640c0641.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4273526 | Электромагнитный клапан | 1 |
| 01 | 4411724 | Кронштейн | 1 |
| 02 | J011230 | Болт с шайбой | 2 |
| 03 | J010860 | Болт с шайбой | 2 |
| 05 | 4222018 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4154670 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4200465 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4377077 | Шланг (C1) | 1 |
| 10 | 4320252 | Шланг (SH) | 1 |
| 11 | 4412831 | Шланг (PG) | 1 |
| 12 | 4365824 | Шланг (DV) | 1 |
| 14 | 4224382 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4093624 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4133527 | Защитный кожух | 7 |
| 50 | 4200465 | Адаптер | 2 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4389467 | Пластиковый шланг (PP) | 1 |
| 57 | 4261937 | Фильтр | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
