Основной трубопроводы (2) — HITACHI EX60-5(LC)

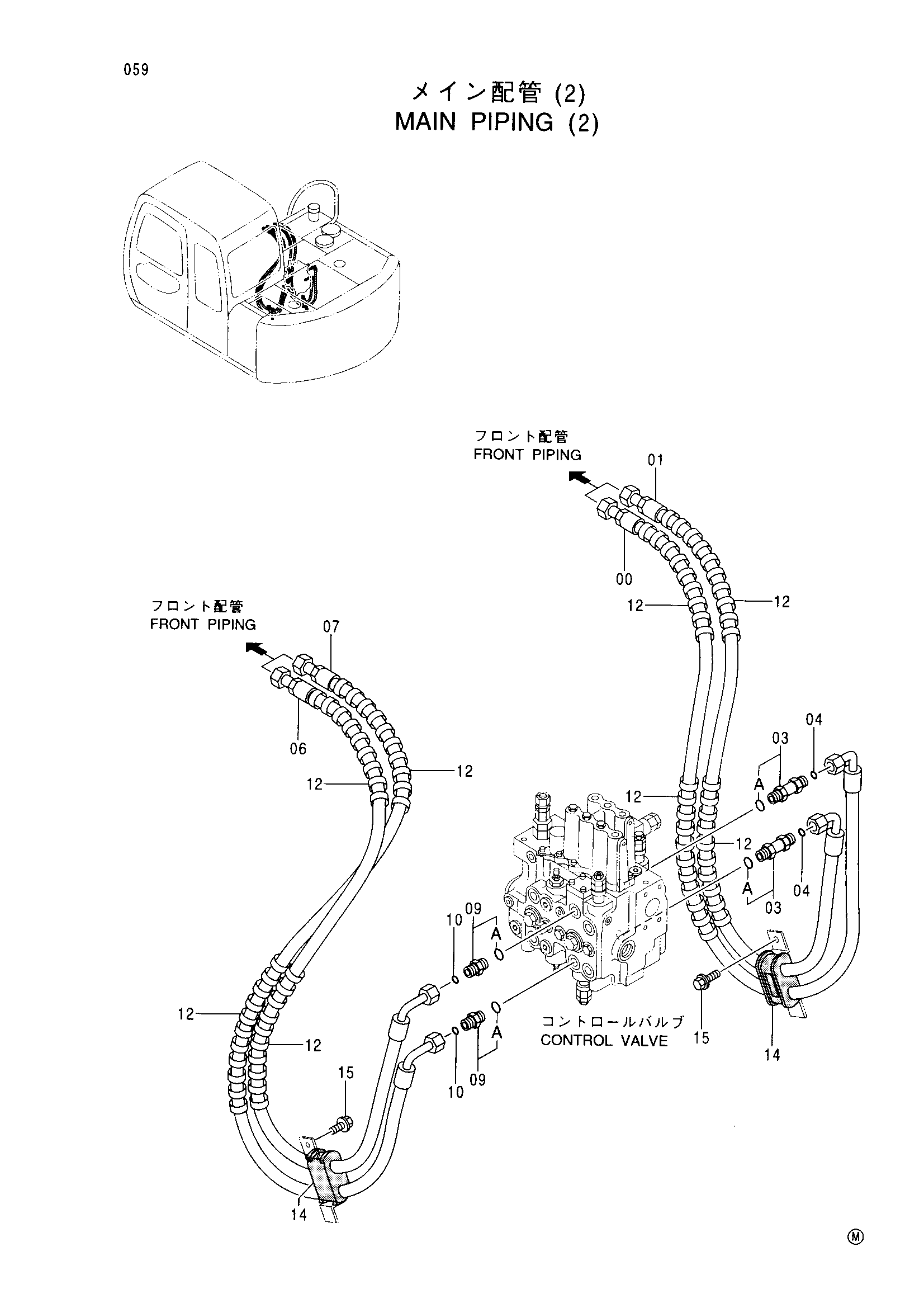

Заводская схема «Основной трубопроводы (2)» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4294610 | Шланг | 1 |
| 01 | 4294611 | Шланг | 1 |
| 03 | 4199247 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 2 |
| 06 | 4294612 | Шланг | 1 |
| 07 | 4294613 | Шланг | 1 |
| 09 | 4189602 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4138938 | Уплотнительное кольцо | 2 |
| 12 | 4044420 | Защитный кожух | 8 |
| 14 | 3038206 | Втулка | 2 |
| 15 | J021225 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
