Гидромотор (поворот) — HITACHI EX60-5(LC)

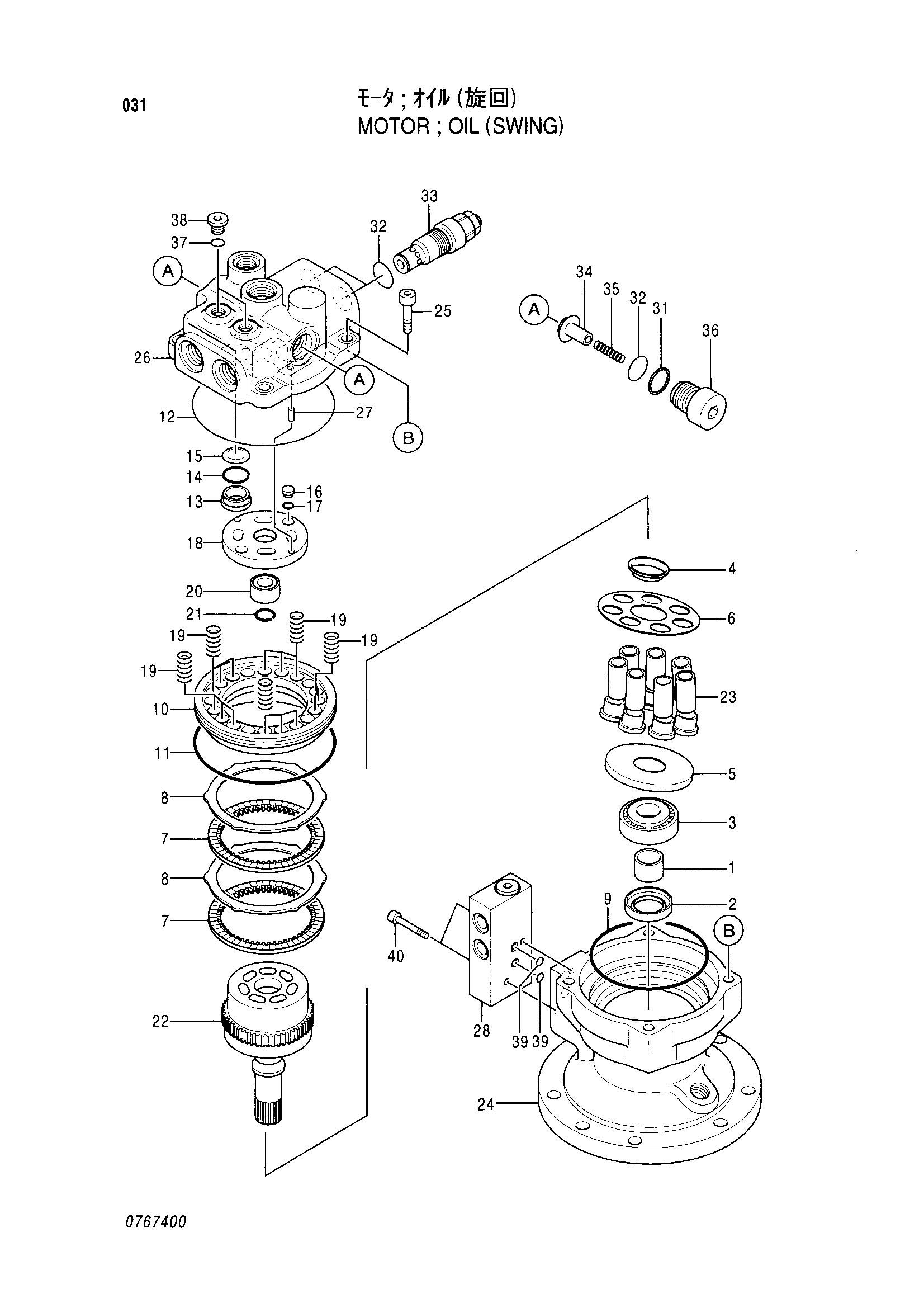

Заводская схема «Гидромотор (поворот)» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4417646 | Гидромотор (поворот) | 1 | |
| 1 | 0476703 | Внутреннее кольцо подшипника | 1 |
| 2 | 0476702 | Масляное уплотнение | 1 |
| 3 | 0476704 | Роликовый подшипник | 1 |
| 4 | 0476708 | Пружина флусх | 1 |
| 5 | 0476705 | Пластина | 1 |
| 6 | 0476707 | Пластина | 1 |
| 7 | 0443501 | Пластина | 2 |
| 8 | 0443502 | Пластина | 2 |
| 9 | 0443503 | Уплотнительное кольцо | 1 |
| 10 | 0443504 | Поршень | 1 |
| 11 | 0476718 | Уплотнительное кольцо | 1 |
| 12 | 0443505 | Уплотнительное кольцо | 1 |
| 13 | 0443506 | Втулка | 4 |
| 14 | 0443507 | Кольцо | 4 |
| 15 | 0443508 | Скроваве | 4 |
| 16 | 0443509 | Поршень | 2 |
| 17 | 0443510 | Кольцо | 2 |
| 18 | 0443511 | Пластина | 1 |
| 19 | 0443512 | Пружина | 15 |
| 20 | 0443513 | Игольчатый подшипник | 1 |
| 21 | 0476710 | Стопорное кольцо | 1 |
| 25 | M341230 | Болт с внутренним шестигранником | 4 |
| 27 | 0476716 | Палец | 2 |
| 28 | 4440774 | Клапан | 1 |
| 31 | 0212312 | Опорное кольцо | 2 |
| 32 | 0212313 | Уплотнительное кольцо | 4 |
| 33 | 0443517 | Предохранительный клапан | 2 |
| 34 | 0443518 | Проверка | 2 |
| 35 | 0622827 | Пружина | 2 |
| 36 | 0443519 | Колпачок | 2 |
| 37 | 957366 | Уплотнительное кольцо | 2 |
| 38 | 0622810 | Колпачок | 2 |
| 39 | 0443520 | Уплотнительное кольцо | 2 |
| 40 | 0443521 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
