Электрооборудование (4)[STD][USA] — HITACHI EX60-5(LC)

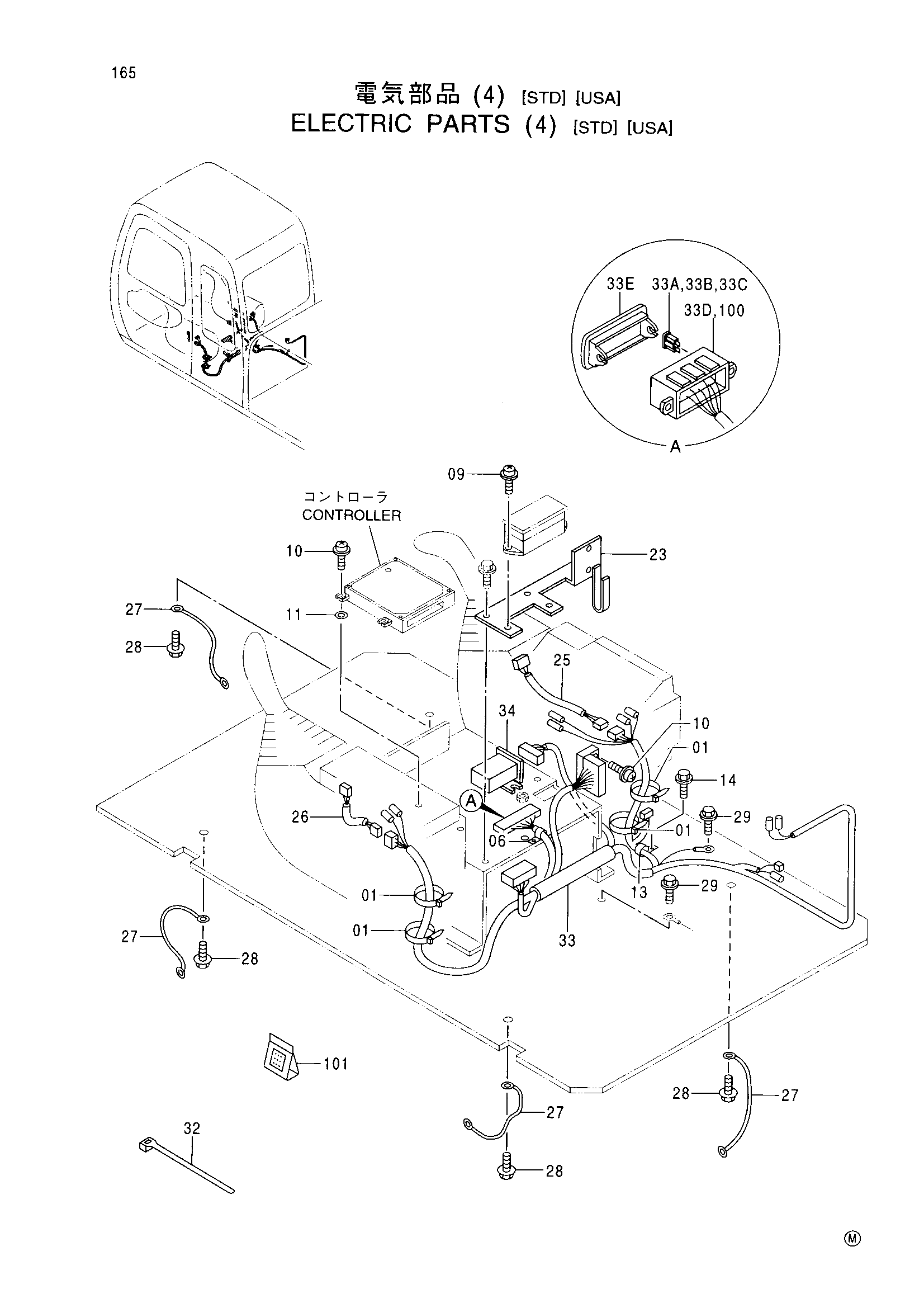

Заводская схема «Электрооборудование (4)[STD][USA]» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (4)[STD][USA] HITACHI EX60-5(LC)](/catalog-drawings/57/57fc1b5c-b7bf-494b-abc5-8d21bc9713b1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4121859 | Ленточный зажим | 7 |
| 06 | 4190273 | Зажим | 1 |
| 09 | J450620 | Винт с шайбой | 2 |
| 10 | J460620 | Винт с шайбой | 6 |
| 11 | A590106 | Плоская шайба | 4 |
| 13 | 4190263 | Зажим | 1 |
| 14 | J021025 | Болт с шайбой | 1 |
| 23 | 7033535 | Кронштейн | 1 |
| 25 | 4277927 | Жгут проводов провод(стартер выключатель дополнительный) | 1 |
| 26 | 2037304 | Жгут проводов провод (радио дополнительный) | 1 |
| 27 | 4281293 | Жгут проводов | 4 |
| 28 | J011016 | Болт с шайбой | 4 |
| 29 | J021025 | Болт с шайбой | 2 |
| 32 | 4055312 | Ленточный зажим | 6 |
| 33 | 0002832 | Жгут проводов провод (кабина) | 1 |
| 33 | 0003341 | Жгут проводов провод (кабина) | 1 |
| 33A | 4349781 | Короб предохранитель | 1 |
| 33B | 4393982 | Крышка | 1 |
| 33C | 4195593 | Предохранитель (5A) | 7 |
| 33D | 4195594 | Предохранитель (10A) | 5 |
| 33E | 4195596 | Предохранитель (20A) | 2 |
| 34 | 4303583 | Реле QHS | 1 |
| 100 | 4421250 | Короб предохранитель | 1 |
| 101 | 4369817 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
