Каталог запчастей HITACHI
Кондиционер (1)<выбор>[USA] — HITACHI EX60-5(LC)

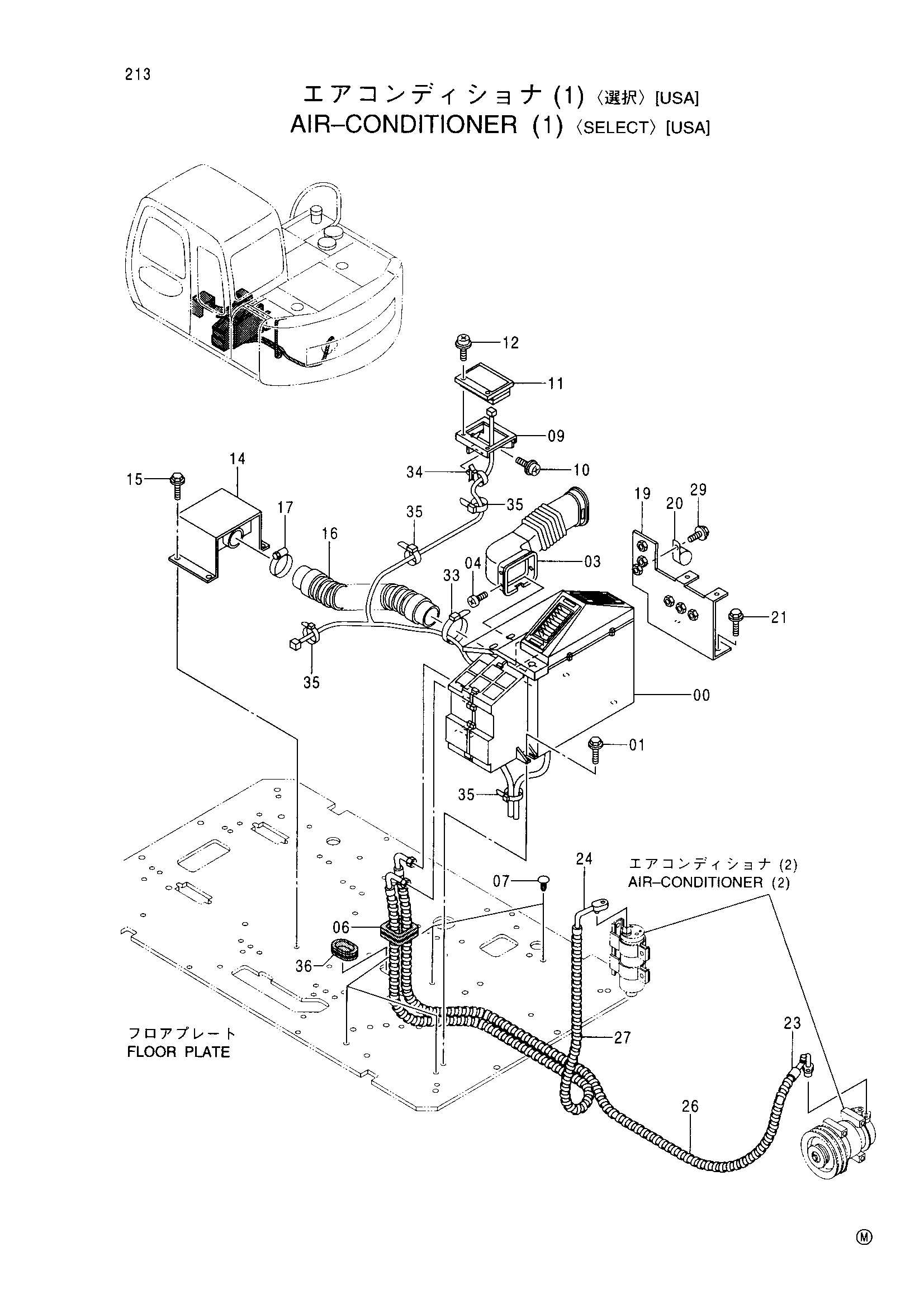

Заводская схема «Кондиционер (1)<выбор>[USA]» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Кондиционер (1)<выбор>[USA] HITACHI EX60-5(LC)](/catalog-drawings/a1/a1e5951f-474e-458b-a971-edcf2a1f5146.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4417875 | Кондиционер | 1 |
| 01 | J021025 | Болт с шайбой | 4 |
| 03 | 4422122 | Воздуховод | 1 |
| 04 | 4422123 | Винт | 4 |
| 06 | 4351009 | Резиновая втулка | 1 |
| 07 | 4280359 | Зажим | 4 |
| 09 | 7036331 | Кронштейн | 1 |
| 10 | J680616 | Винт с шайбой | 2 |
| 11 | 4422121 | Панель | 1 |
| 12 | J680416 | Винт с шайбой | 2 |
| 14 | 8074929 | Воздуховод <60> | 1 |
| 14 | 8080478 | Воздуховод <80> | 1 |
| 15 | J010820 | Болт с шайбой <80> | 4 |
| 15 | J011020 | Болт с шайбой <60> | 4 |
| 16 | 4422124 | Шланг | 1 |
| 17 | 4504491 | Хомут шланга | 1 |
| 19 | 8075904 | Кронштейн | 1 |
| 20 | 4190264 | Зажим | 1 |
| 21 | J021030 | Болт с шайбой | 2 |
| 23 | 4421588 | Шланг радиатора | 1 |
| 24 | 4421590 | Шланг радиатора | 1 |
| 26 | 4044420 | Защитный кожух | 4 |
| 27 | 4133527 | Защитный кожух | 3 |
| 29 | J021020 | Болт с шайбой | 1 |
| 33 | 4121859 | Ленточный зажим | 1 |
| 34 | 4254600 | Зажим | 1 |
| 35 | 4055312 | Ленточный зажим | 4 |
| 36 | 4276794 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
