Каталог запчастей HITACHI
Монитор — HITACHI EX60-5(LC)

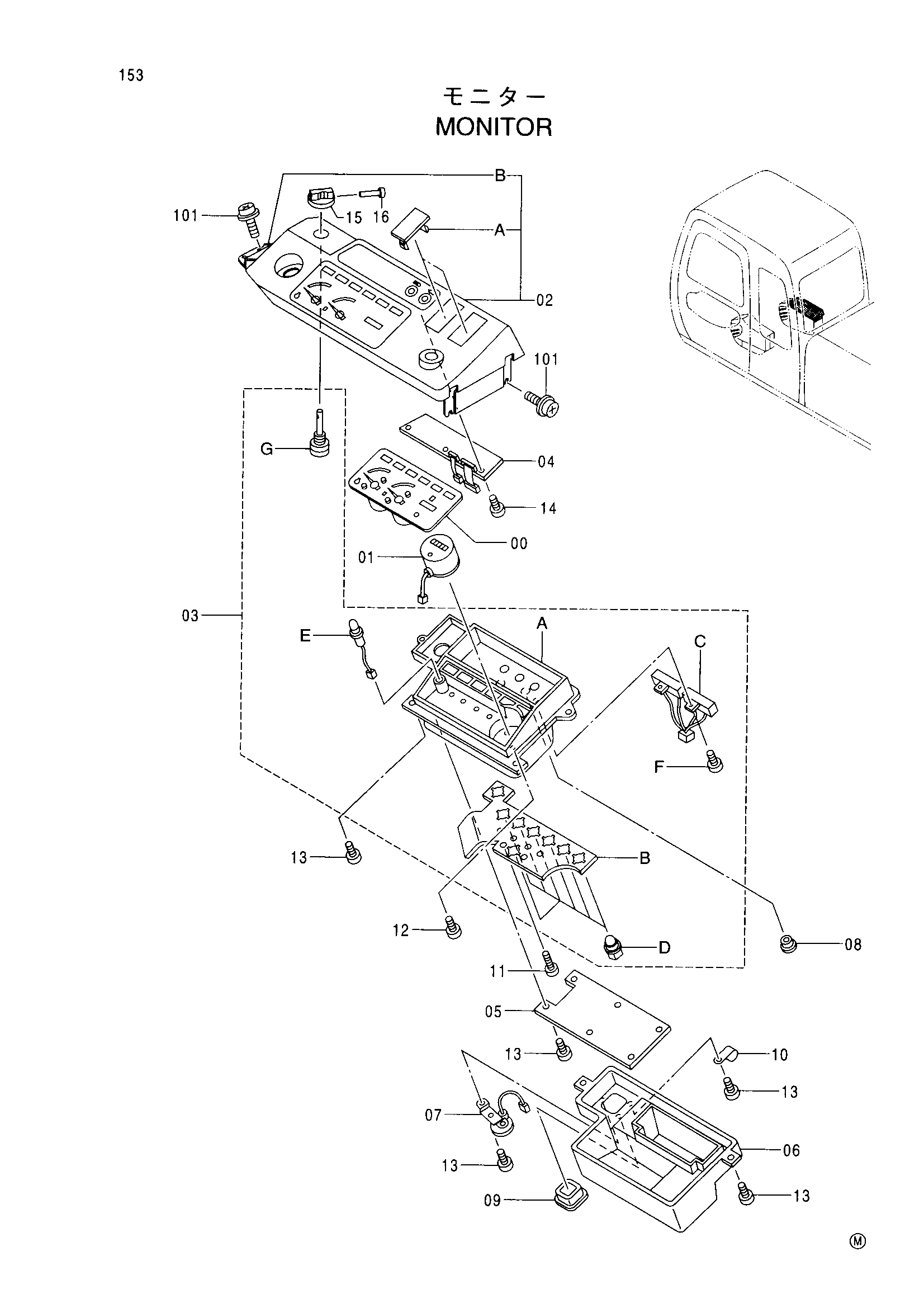

Заводская схема «Монитор» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-16 | 4362249 | Монитор | 1 |
| 00 | 4421432 | Измеритель | 1 |
| 01 | 4388977 | Измеритель | 1 |
| 02 | 4421433 | Корпус | 1 |
| 02A | 4350778 | Колпачок | 2 |
| 02B | 4421434 | Кронштейн | 1 |
| 03 | 4421435 | Корпус | 1 |
| 03A | 4388974 | Корпус | 1 |
| 03B | 4388973 | Плата | 1 |
| 03C | 4388972 | Резистор | 1 |
| 03D | 4370141 | Фонарь разъём | 8 |
| 03E | 4388971 | LED | 1 |
| 03F | 4388970 | Винт | 2 |
| 03G | 4421436 | Волуме в сборе | 1 |
| 04 | 4421437 | Плата принтед | 1 |
| 05 | 4421438 | Плата принтед | 1 |
| 06 | 4388967 | Корпус | 1 |
| 07 | 4388966 | Зуммер | 1 |
| 08 | 4310825 | Уплотнительная втулка | 1 |
| 09 | 4388965 | Колпачок | 1 |
| 10 | 4421439 | Хомут | 1 |
| 11 | 4421440 | Винт | 6 |
| 12 | 4349998 | Винт | 3 |
| 13 | 4310818 | Винт | 12 |
| 14 | 4388962 | Винт | 3 |
| 15 | 4370143 | Ручка | 1 |
| 16 | 4370150 | Винт | 1 |
| 101 | J680616 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
