Электрооборудование (4)[N.EUROPE] — HITACHI EX60-5(LC)

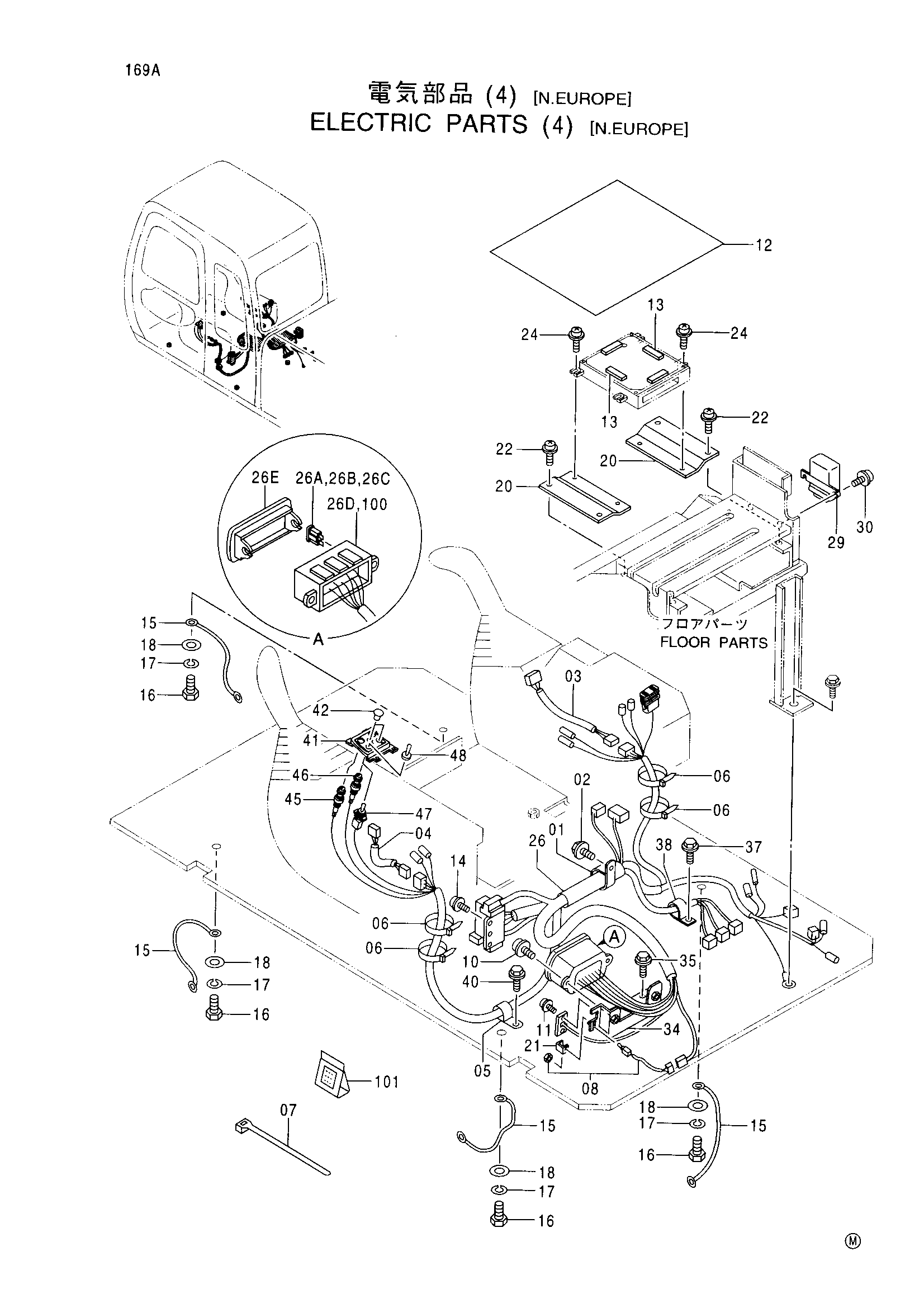

Заводская схема «Электрооборудование (4)[N.EUROPE]» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (4)[N.EUROPE] HITACHI EX60-5(LC)](/catalog-drawings/52/5268be32-4699-4ee0-a0ed-34a895033cbe.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190265 | Зажим | 1 |
| 02 | J021025 | Болт с шайбой | 1 |
| 03 | 4277927 | Жгут проводов провод(стартер выключатель дополнительный) | 1 |
| 04 | 2037304 | Жгут проводов провод (радио дополнительный) | 1 |
| 05 | 4190275 | Зажим | 1 |
| 06 | 4121859 | Ленточный зажим | 4 |
| 07 | 4055312 | Ленточный зажим | 3 |
| 08 | 4359384 | Выключатель | 1 |
| 10 | J450620 | Винт с шайбой | 2 |
| 11 | J460310 | Винт с шайбой | 2 |
| 12 | 3075379 | Крышка контроллер | 1 |
| 13 | 4365396 | Лента | 4 |
| 14 | J460620 | Винт с шайбой | 2 |
| 15 | 4281293 | Жгут проводов провод(панель пола масса) | 4 |
| 16 | J901016 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | A590110 | Плоская шайба | 4 |
| 20 | 9745785 | Кронштейн | 2 |
| 21 | 4367375 | Кронштейн | 1 |
| 22 | J460616 | Винт с шайбой | 4 |
| 24 | J460625 | Винт с шайбой | 4 |
| 26 | 0003330 | Жгут проводов провод (кабина) | 1 |
| 26A | 4349781 | Короб предохранитель | 1 |
| 26B | 4393982 | Крышка | 1 |
| 26C | 4195593 | Предохранитель (5A) | 7 |
| 26D | 4195594 | Предохранитель (10A) | 5 |
| 26E | 4195596 | Предохранитель (20A) | 2 |
| 29 | 4303583 | Реле QHS | 1 |
| 30 | J460616 | Винт с шайбой | 2 |
| 34 | 8067722 | Кронштейн | 1 |
| 35 | J020820 | Болт с шайбой | 2 |
| 37 | J020616 | Болт с шайбой | 1 |
| 38 | 4289217 | Зажим трубка | 1 |
| 40 | J021025 | Болт с шайбой | 1 |
| 41 | 3082266 | Панель | 1 |
| 42 | 4294437 | Колпачок | 2 |
| 44 | 4352947 | Выключатель | 1 |
| 45 | 4177142 | Фонарь пилотный | 1 |
| 46 | 4165911 | Фонарь пилотный | 1 |
| 47 | 4278125 | Выключатель | 1 |
| 48 | 4042098 | Колпачок | 1 |
| 100 | 4421250 | Короб предохранитель | 1 |
| 101 | 4369817 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
