Электрооборудование (7)[EU] — HITACHI EX60-5(LC)

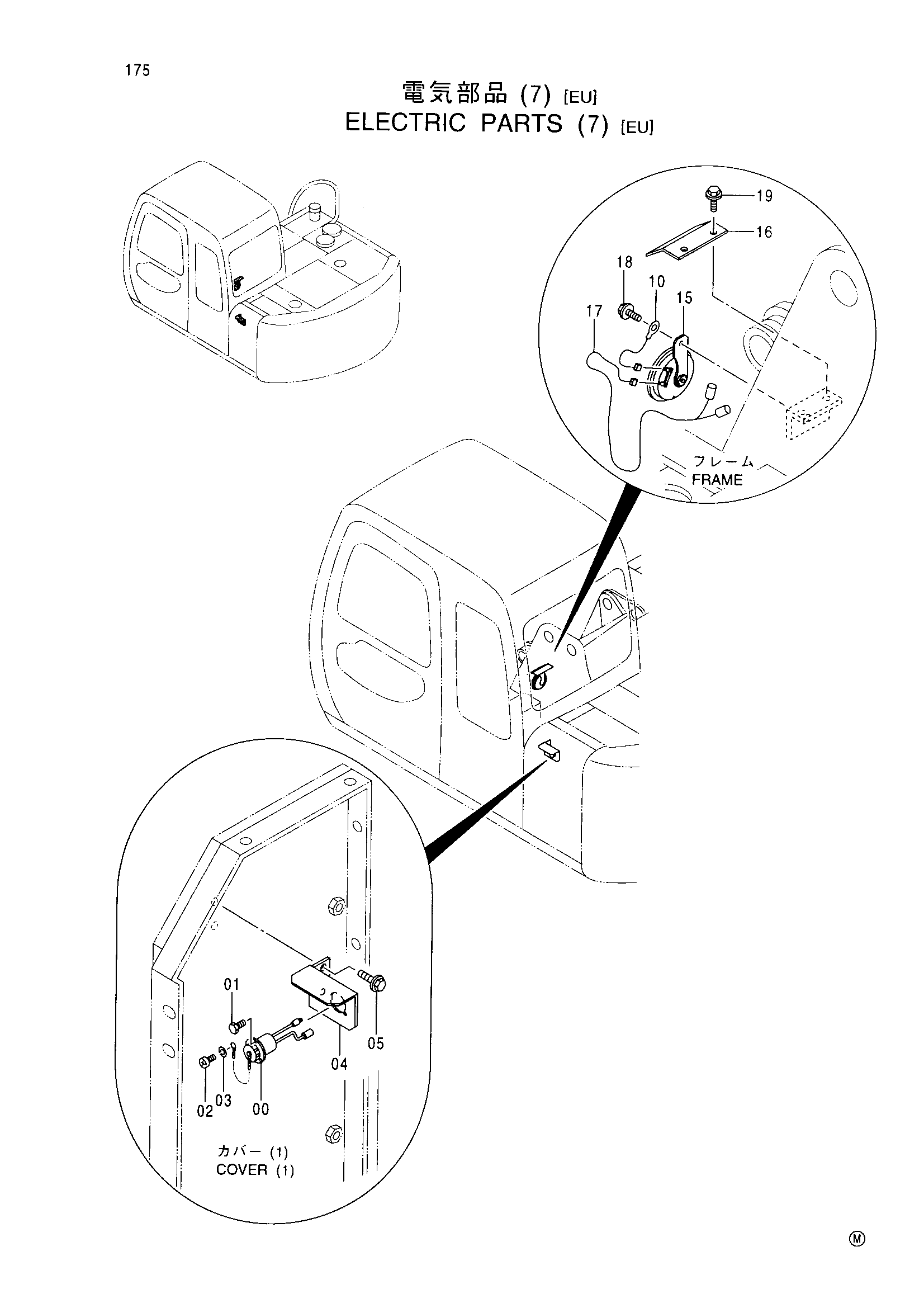

Заводская схема «Электрооборудование (7)[EU]» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (7)[EU] HITACHI EX60-5(LC)](/catalog-drawings/b4/b4ddf9b0-b746-4cab-bf42-2eba0c8bc3de.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4115640 | Консент | 1 |
| 01 | M470306 | Болт | 3 |
| 02 | M430308 | Винт | 1 |
| 03 | A590903 | Пружинная шайба | 1 |
| 04 | 8059567 | Кронштейн | 1 |
| 05 | J010820 | Болт с шайбой | 2 |
| 10 | 4254603 | Жгут проводов провод (звуковой сигнал) | 1 |
| 15 | 4190705 | Звуковой сигнал | 1 |
| 16 | 4372916 | Пластина | 1 |
| 17 | 4334951 | Жгут проводов провод (звуковой сигнал дополнительный) | 1 |
| 18 | J010825 | Болт с шайбой | 1 |
| 19 | J020825 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
