Передний трубопроводы <смещаемый стрела> — HITACHI EX60-5(LC)

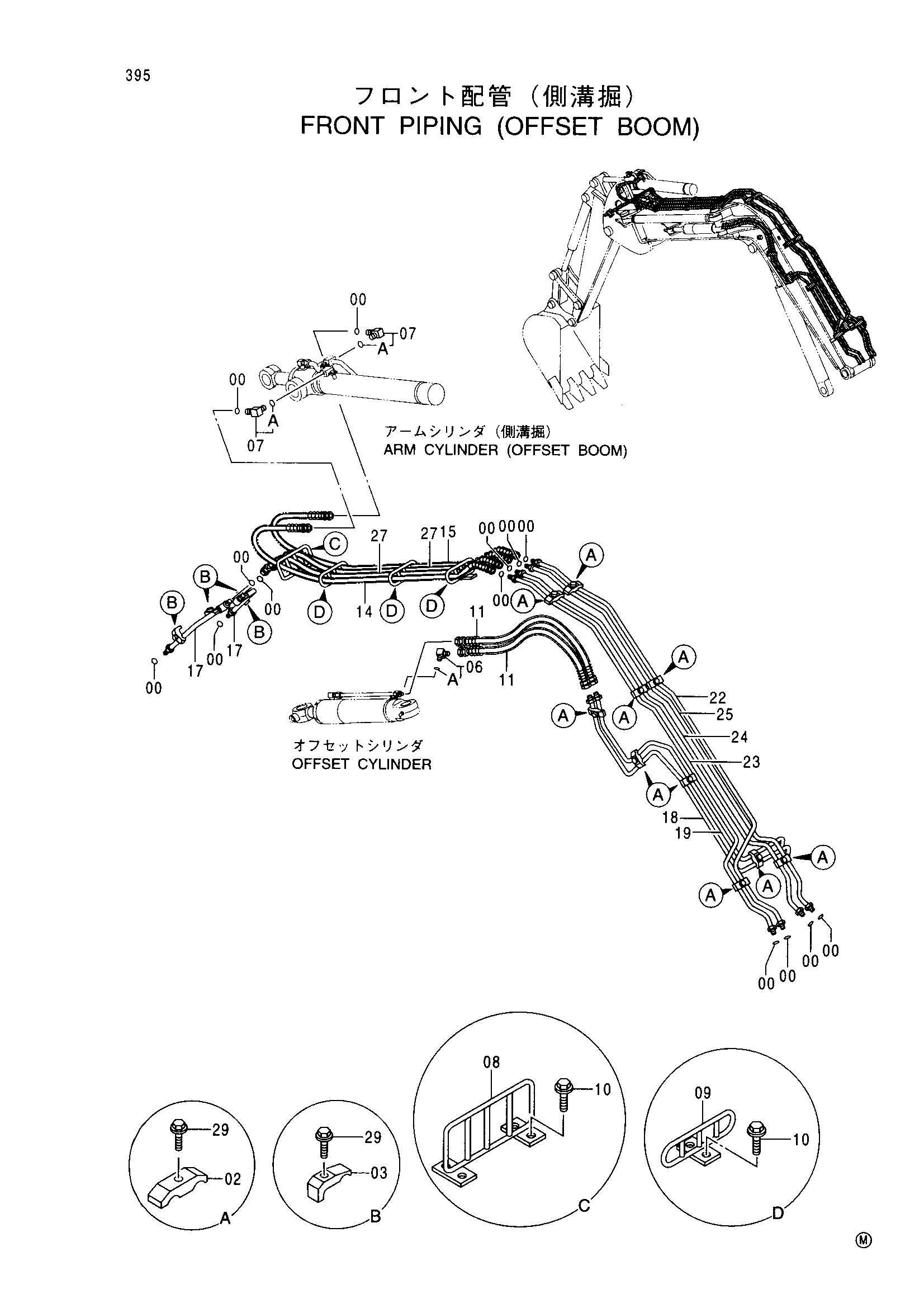

Заводская схема «Передний трубопроводы <смещаемый стрела>» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4138938 | Уплотнительное кольцо | 14 |
| 02 | 4189858 | Хомут трубки | 10 |
| 03 | 4190125 | Хомут трубки | 4 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200580 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 8070298 | Кронштейн | 1 |
| 09 | 8060253 | Кронштейн | 3 |
| 10 | J011225 | Болт с шайбой | 10 |
| 11 | 4392171 | Шланг | 2 |
| 14 | 4333304 | Шланг | 1 |
| 15 | 4392686 | Шланг | 1 |
| 17 | 8070313 | Трубка | 2 |
| 18 | 8070281 | Трубка | 1 |
| 19 | 8070282 | Трубка | 1 |
| 22 | 8070286 | Трубка | 1 |
| 23 | 8070285 | Трубка | 1 |
| 24 | 8070284 | Трубка | 1 |
| 25 | 8070283 | Трубка | 1 |
| 27 | 4400255 | Шланг | 2 |
| 29 | J011250 | Болт с шайбой | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
