Электрооборудование (3) — HITACHI EX60-5(LC)

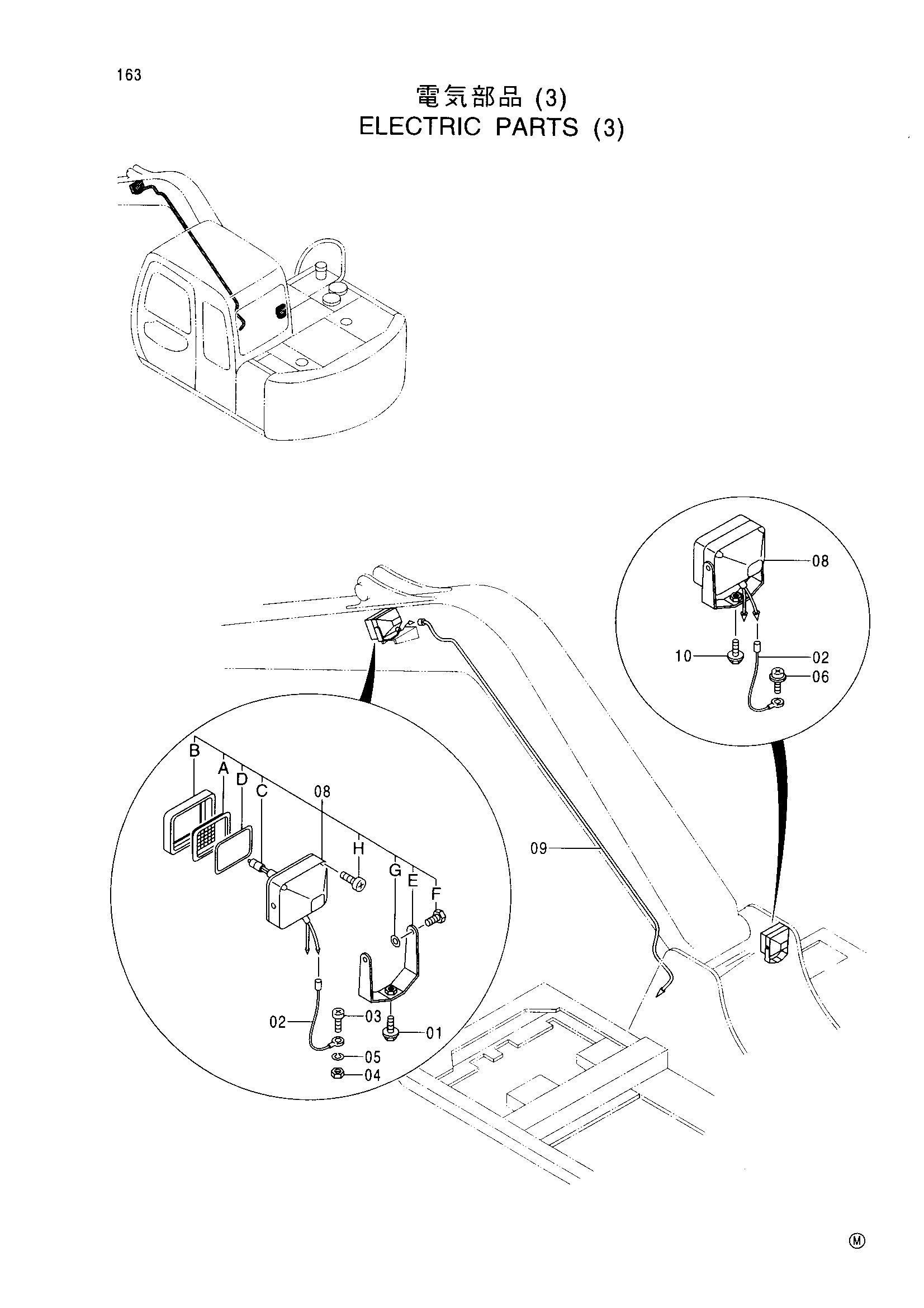

Заводская схема «Электрооборудование (3)» для HITACHI EX60-5(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011220 | Болт с шайбой | 1 |
| 02 | 4254604 | Жгут проводов провод(фонарь масса) | 2 |
| 03 | M430613 | Винт | 1 |
| 04 | M500605 | Гайка | 1 |
| 05 | A590906 | Пружинная шайба | 1 |
| 06 | J460616 | Винт с шайбой | 1 |
| 08 | 4389350 | Фара | 2 |
| 08A | 4285646 | Рассеиватель | 1 |
| 08B | 4285647 | Обод | 1 |
| 08C | 4285648 | Лампа | 1 |
| 08D | 4288342 | Прокладка | 1 |
| 08E | 4397146 | Стойка | 1 |
| 08F | 4397147 | Болт | 2 |
| 08G | 4397148 | Шайба | 2 |
| 08H | 4397160 | Самонарезающий винт | 4 |
| 09 | 4386329 | Жгут проводов провод(стрела фонарь) | 1 |
| 10 | J011235 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-5(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
