Отвал трубопроводы (верхняя платформа) — HITACHI EX60-3

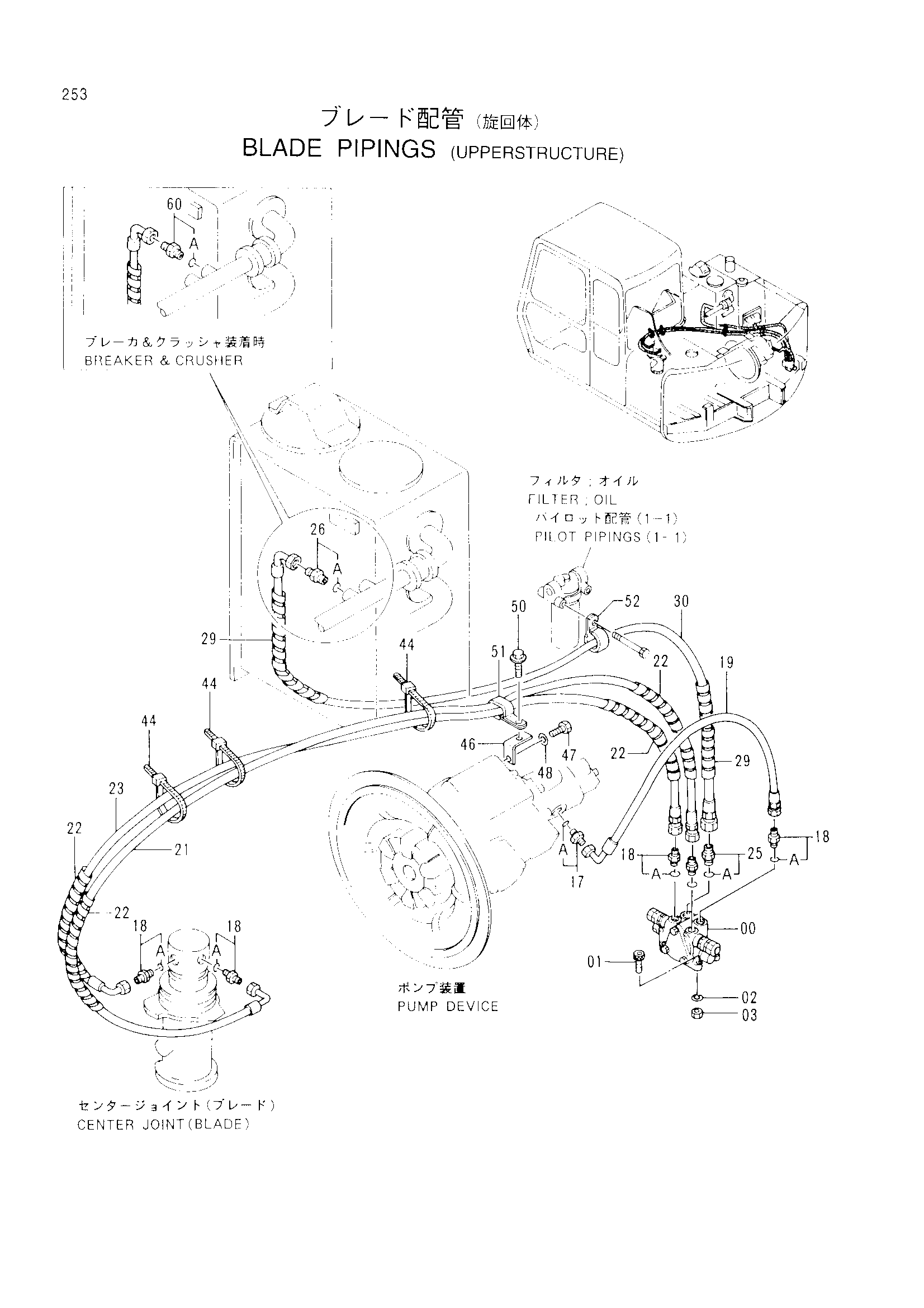

Заводская схема «Отвал трубопроводы (верхняя платформа)» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4350437 | Гидрораспределитель | 1 |
| 01 | M341030 | Болт с внутренним шестигранником | 3 |
| 02 | A590910 | Пружинная шайба | 3 |
| 03 | J950010 | Гайка | 3 |
| 17 | 4200469 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4200466 | Адаптер | 5 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4295824 | Шланг | 1 |
| 21 | 4295825 | Шланг | 1 |
| 22 | 4044420 | Защитный кожух | 4 |
| 23 | 4306891 | Шланг | 1 |
| 25 | 4210361 | Адаптер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4279302 | Адаптер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4044420 | Защитный кожух | 2 |
| 30 | 4306890 | Шланг | 1 |
| 44 | 4121859 | Ленточный зажим | 3 |
| 46 | 9738835 | Кронштейн | 1 |
| 47 | M341020 | Болт с внутренним шестигранником | 1 |
| 48 | A590110 | Плоская шайба | 1 |
| 50 | J011025 | Болт с шайбой | 1 |
| 51 | 4192034 | Зажим | 1 |
| 52 | 4190277 | Зажим | 1 |
| 60 | 4210361 | Адаптер | 1 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
