Пилотный трубопроводы (3-1)[EU][N.EUROPE] — HITACHI EX60-3

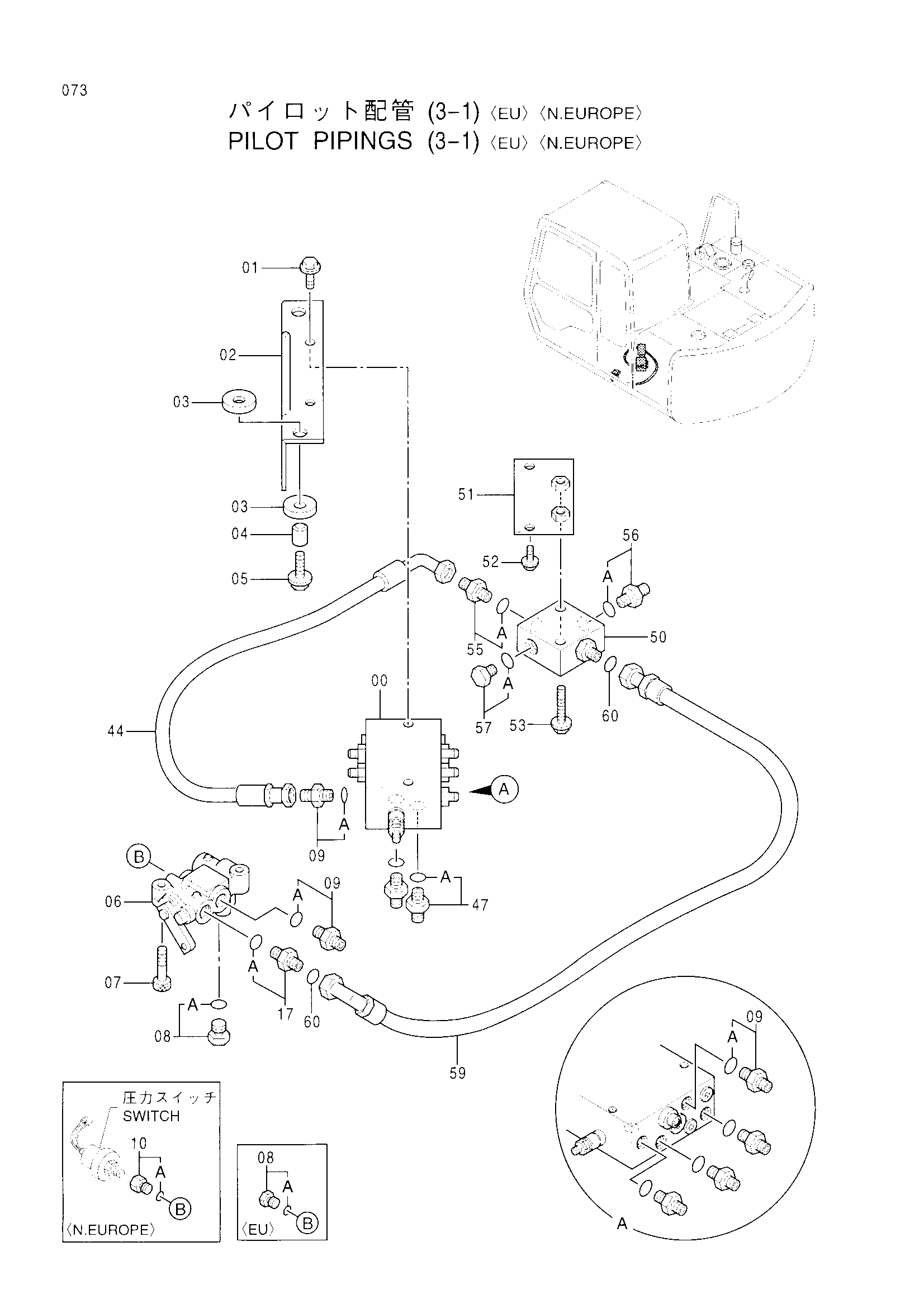

Заводская схема «Пилотный трубопроводы (3-1)[EU][N.EUROPE]» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (3-1)[EU][N.EUROPE] HITACHI EX60-3](/catalog-drawings/7c/7c5fcb7e-0347-4560-b130-5fcca11786c0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4294401 | Клапан регулировочный<EU> | 1 |
| 00 | 4342890 | Клапан регулировочный<N.EUROPE> | 1 |
| 01 | J011020 | Болт с шайбой | 2 |
| 02 | 3059688 | Кронштейн | 1 |
| 03 | 4284208 | Резиновая прокладка | 4 |
| 04 | 4283526 | Проставка | 2 |
| 05 | J031040 | Болт с шайбой | 2 |
| 06 | 4254611 | Запорный клапан | 1 |
| 07 | M341045 | Болт с внутренним шестигранником | 2 |
| 08 | 4092534 | Пробка <EU> | 2 |
| 08 | 4092534 | Пробка <N.EUROPE> | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200466 | Адаптер | 6 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4226139 | Адаптер | 1 |
| 10A | 957366 | O-RING <N.EUROPE> | 1 |
| 17 | 4198407 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4300565 | Шланг | 1 |
| 47 | 4200465 | Адаптер | 2 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 9072360 | Обратный клапан | 1 |
| 51 | 9745536 | Кронштейн | 1 |
| 52 | J011020 | Болт с шайбой | 2 |
| 53 | J011255 | Болт с шайбой | 2 |
| 55 | 4200469 | Адаптер | 1 |
| 55A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 4200465 | Адаптер | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4092534 | Пробка | 1 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 4298423 | Шланг | 1 |
| 60 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
