Отвал рычаг управления — HITACHI EX60-3

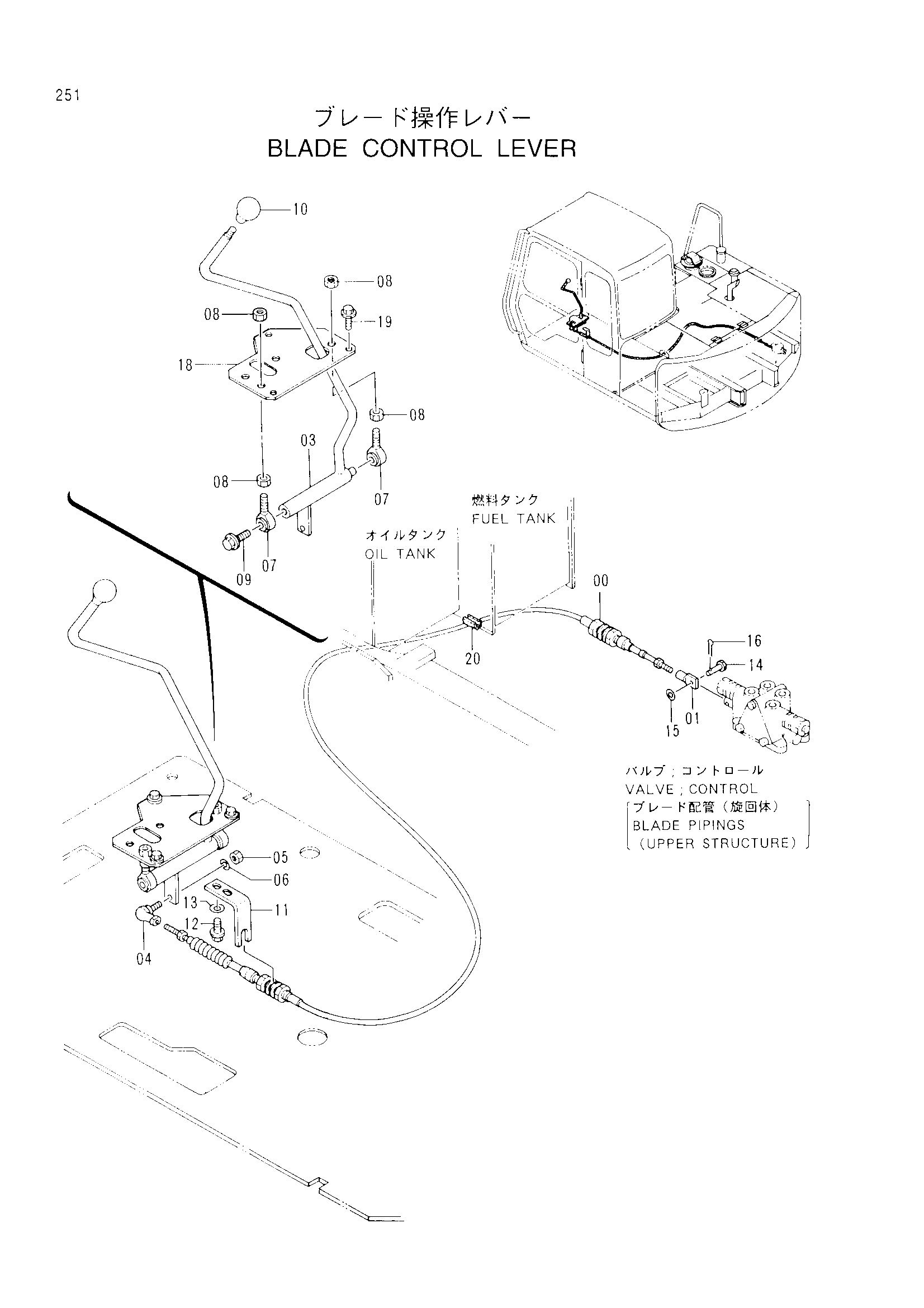

Заводская схема «Отвал рычаг управления» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274665 | Трос управления | 1 |
| 01 | 4242315 | Концевой шток | 1 |
| 03 | 8055218 | Рычаг | 1 |
| 04 | 4056018 | Шарнир | 1 |
| 05 | M500807 | Гайка | 1 |
| 06 | A590908 | Пружинная шайба | 1 |
| 07 | 4041959 | Концевой шток | 2 |
| 08 | J952014 | Гайка | 4 |
| 09 | J021240 | Болт с шайбой | 1 |
| 10 | 4117704 | Рукоятка | 1 |
| 11 | 4342305 | Кронштейн | 1 |
| 12 | J011230 | Болт с шайбой | 2 |
| 13 | J222012 | Шайба | 2 |
| 14 | 0295608 | Палец | 1 |
| 15 | 0295609 | Шайба | 1 |
| 16 | A761208 | Шплинт | 1 |
| 18 | 3072527 | Пластина | 1 |
| 19 | J011030 | Болт с шайбой | 3 |
| 20 | 4303603 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
