Ковш (0.3)<укороченный вылет> — HITACHI EX60-3

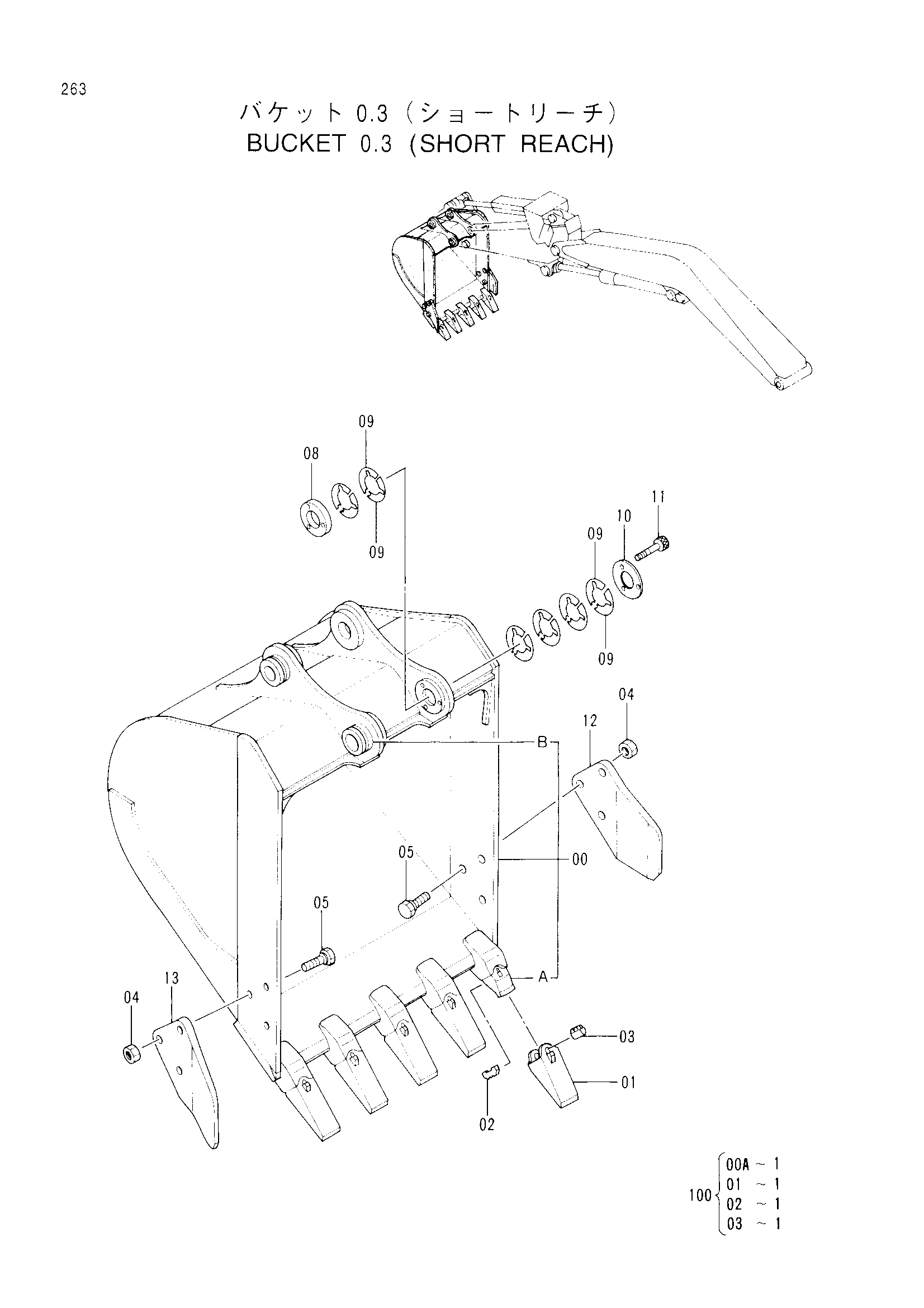

Заводская схема «Ковш (0.3)<укороченный вылет>» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9124208 | Ковш в сборе | 1 | |
| 00 | 9124722 | Ковш | 1 |
| 00A | 4135495 | Адаптер | 5 |
| 00B | 4197029 | Ограничитель | 2 |
| 01 | 4135496 | Коронка зуба | 5 |
| 02 | 4135497 | Стопорный палец | 5 |
| 03 | 4135498 | Резиновый фиксатор | 5 |
| 04 | J953020 | Гайка | 6 |
| 05 | 4152074 | Болт | 6 |
| 08 | 4278137 | Бобышка | 1 |
| 09 | 4278139 | Регулировочная шайба | 12 |
| 10 | 4278138 | Пластина | 1 |
| 11 | M341050 | Болт с внутренним шестигранником | 3 |
| 12 | 3053595 | Боковой резец | 1 |
| 13 | 3053596 | Боковой резец | 1 |
| 100 | 9054069 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
