Рама — HITACHI EX60-3

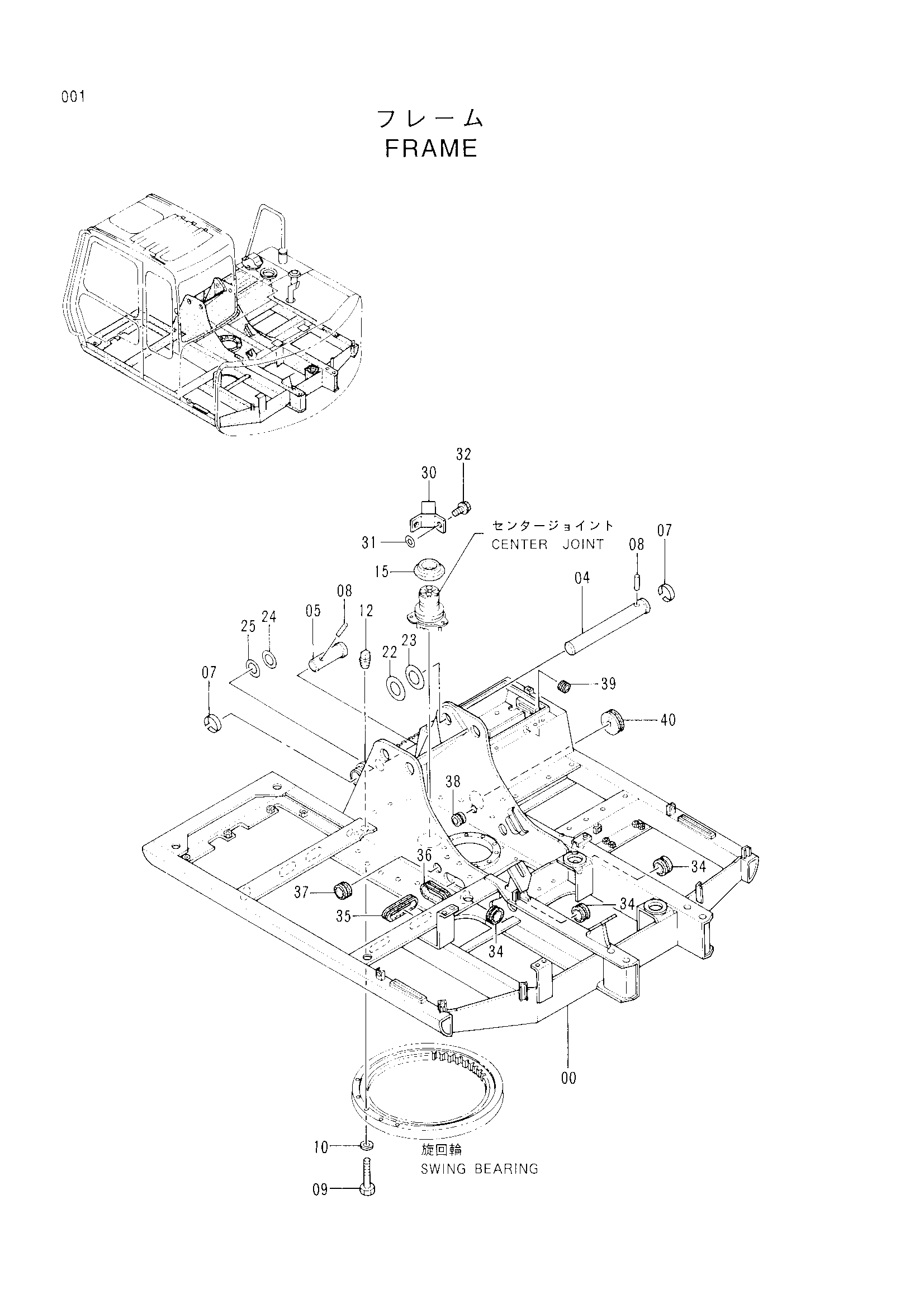

Заводская схема «Рама» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003518 | Рама основной | 1 |
| 04 | 3043504 | Палец | 1 |
| 05 | 3055930 | Палец | 1 |
| 07 | 4065688 | Кольцо | 2 |
| 08 | 4065689 | Палец | 2 |
| 09 | J931685 | Болт | 22 |
| 10 | J222016 | Шайба | 22 |
| 12 | J75214 | Пробка | 1 |
| 15 | 4195033 | Крышка | 1 |
| 22 | 4224058 | Шайба 2.0 | 2 |
| 23 | 4224057 | Шайба 1.0 | 2 |
| 24 | 4180196 | Проставка 1.2 | 2 |
| 25 | 4042135 | Проставка 2.3 | 1 |
| 30 | 8036895 | Ограничитель | 1 |
| 31 | J222012 | Шайба | 2 |
| 32 | J011230 | Болт с шайбой | 2 |
| 34 | 4509404 | Резиновая втулка | 3 |
| 35 | 4293794 | Резиновая втулка | 1 |
| 36 | 4293803 | Резиновая втулка | 1 |
| 37 | 4201749 | Резиновая втулка | 1 |
| 38 | 4210661 | Резиновая втулка | 1 |
| 39 | 94-2816 | Резиновая втулка | 1 |
| 40 | 4293796 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
