Передний трубопроводы <смещаемый стрела>: 2 — HITACHI EX60-3

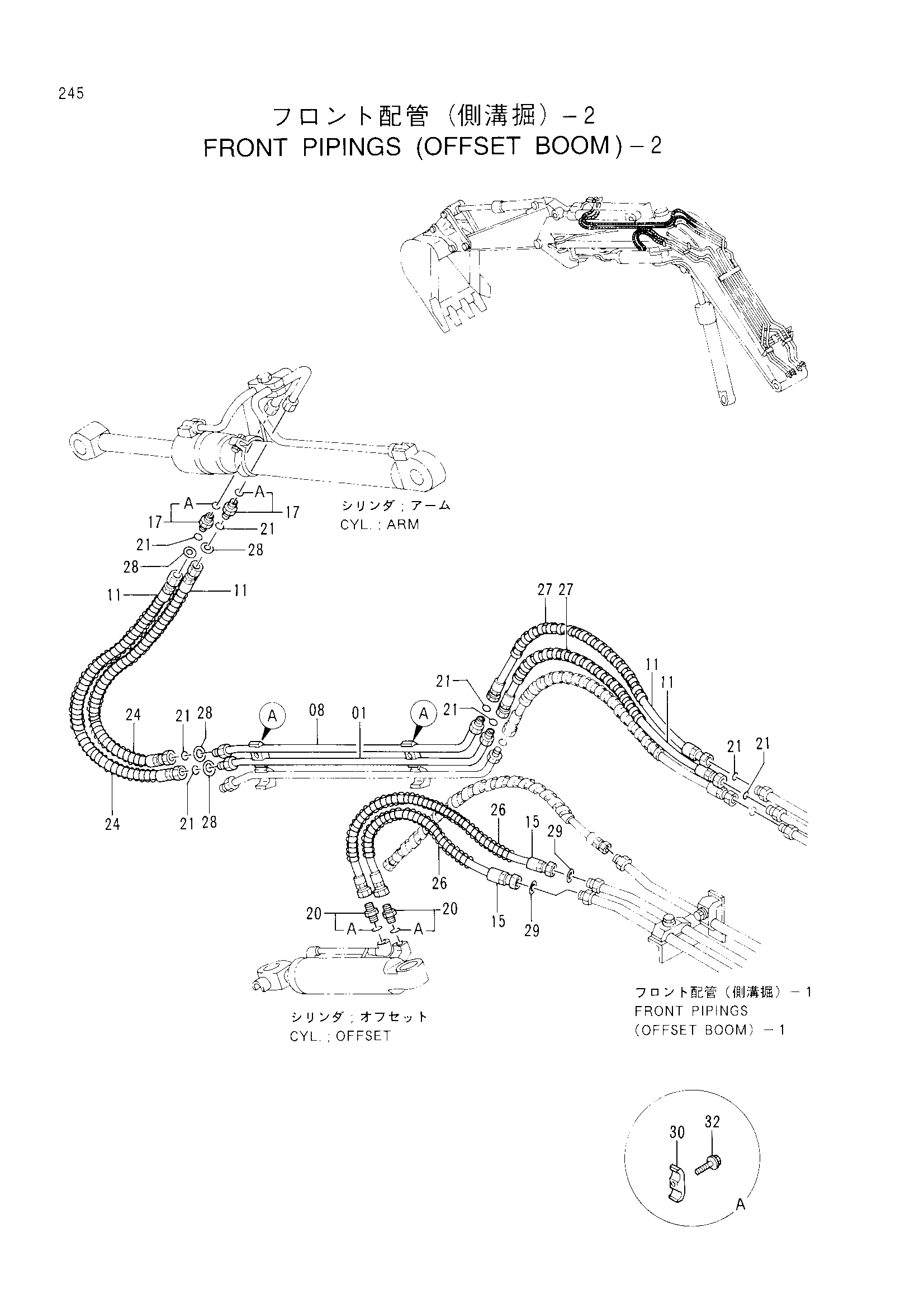

Заводская схема «Передний трубопроводы <смещаемый стрела>: 2» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8041027 | Трубка | 1 |
| 08 | 8041026 | Трубка | 1 |
| 11 | 4298283 | Шланг | 4 |
| 15 | 4298282 | Шланг | 2 |
| 17 | 4189602 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4200466 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4138938 | Уплотнительное кольцо | 8 |
| 24 | 4053607 | Защита шланга | 2 |
| 26 | 4087623 | Защита шланга | 2 |
| 27 | 4044420 | Защитный кожух | 2 |
| 28 | 4073051 | Шайба | 4 |
| 29 | A590116 | Плоская шайба | 2 |
| 30 | 4189858 | Хомут трубки | 2 |
| 32 | J011245 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
