Радиатор — HITACHI EX60-3

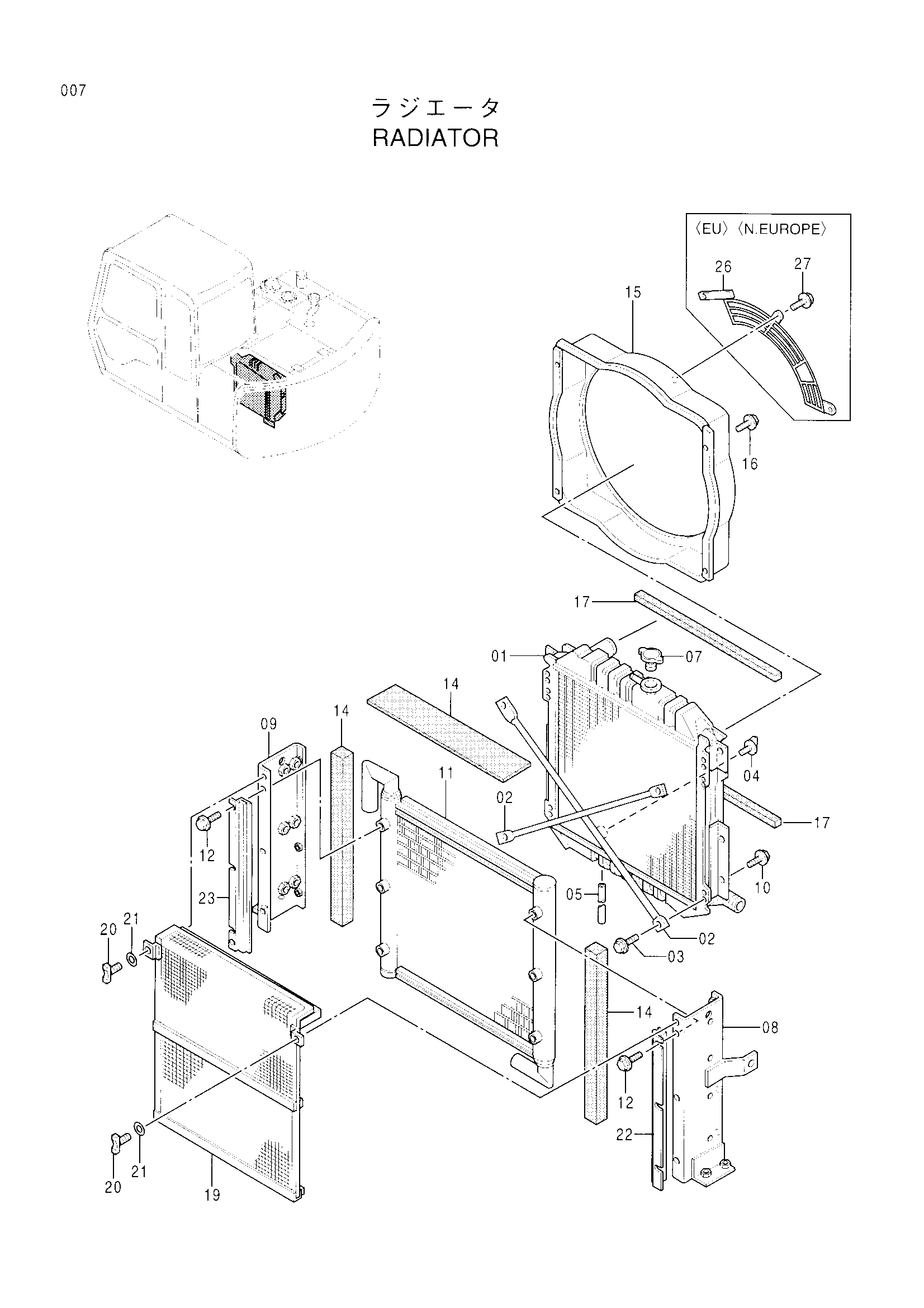

Заводская схема «Радиатор» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4301306 | Коре радиатор | 1 |
| 01-23 | 4304201 | Радиатор в сборе | 1 |
| 02 | 4217605 | Шток | 2 |
| 03 | 4217606 | Болт с шайбой | 4 |
| 04 | 4206928 | Пробка дренажный | 1 |
| 05 | 4148706 | Шланг | 1 |
| 07 | 4228160 | Колпачок | 1 |
| 08 | 4301307 | Кронштейн | 1 |
| 09 | 4301308 | Кронштейн | 1 |
| 10 | 4206678 | Болт | 6 |
| 11 | 4301309 | Масляный радиатор | 1 |
| 12 | 4206678 | Болт с шайбой | 6 |
| 14 | 4217598 | Манжета | 2 |
| 15 | 4301310 | Направляющая вентилятор | 1 |
| 16 | 4206678 | Болт с шайбой | 4 |
| 17 | 4217595 | Манжета | 2 |
| 19 | 4333043 | Сетка | 1 |
| 20 | 4206930 | Болт винг | 2 |
| 21 | 4206931 | Шайба | 2 |
| 22 | 4301312 | Кронштейн | 1 |
| 23 | 4301313 | Кронштейн | 1 |
| 26 | 4355123 | Защита вентилятор | 1 |
| 27 | J020816 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
