Гидроцилиндр ковша <сверхдлинный укороченный вылет> — HITACHI EX60-3

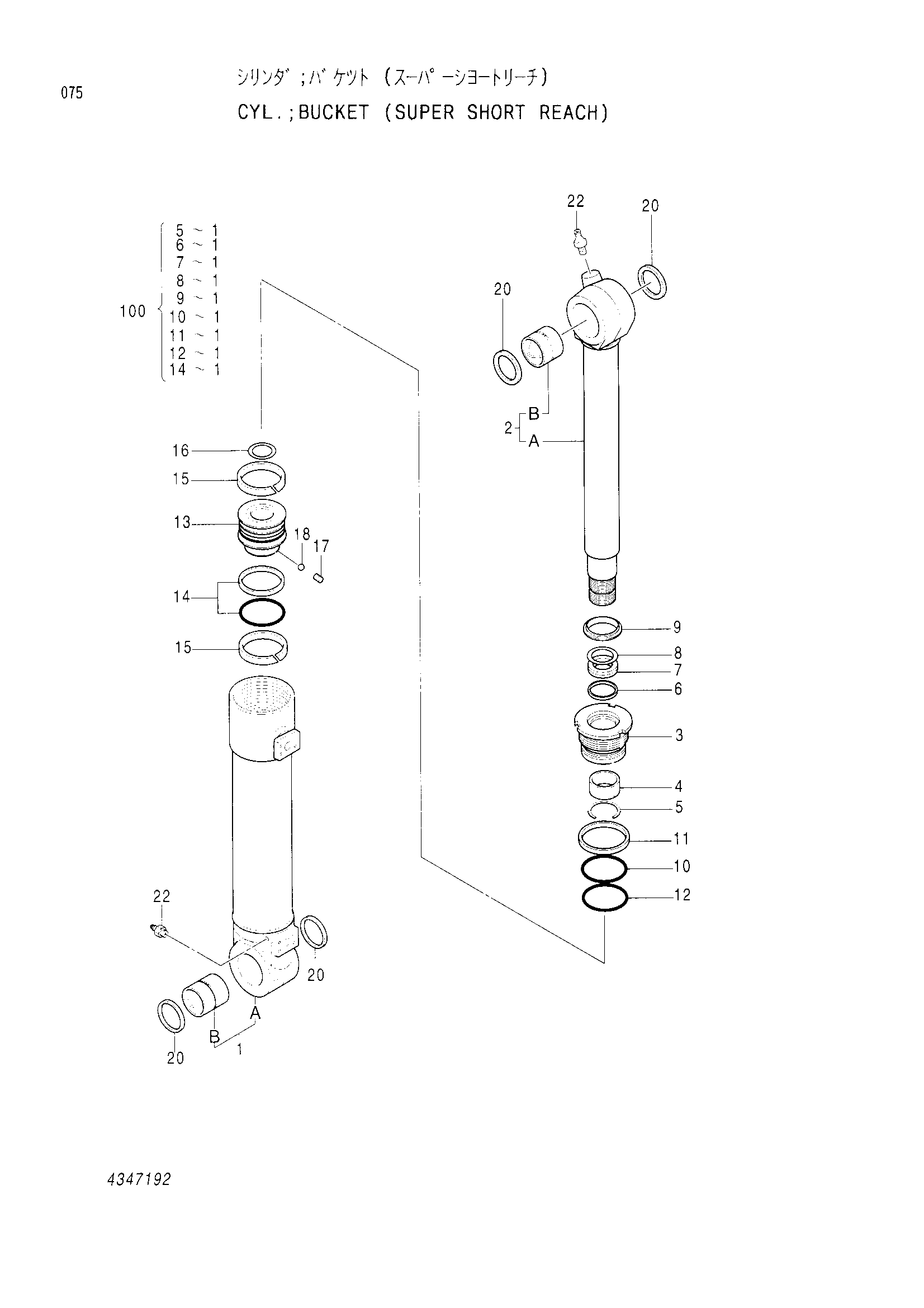

Заводская схема «Гидроцилиндр ковша <сверхдлинный укороченный вылет>» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4347192 | Гидроцилиндр ковша | 1 | |
| 1 | 0601401 | Труба гидроцилиндра | 1 |
| 1A | 0601402 | Труба гидроцилиндра | 1 |
| 1B | 0498303 | Втулка пальца | 1 |
| 2 | 0601403 | Шток поршня | 1 |
| 2A | 0601404 | Шток поршня | 1 |
| 2B | 0396102 | Втулка | 1 |
| 3 | 0601405 | Головка гидроцилиндра | 1 |
| 4 | 0444706 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0225714 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0225712 | Опорное кольцо | 1 |
| 9 | 0498307 | Грязесъёмное кольцо | 1 |
| 10 | A811095 | Уплотнительное кольцо | 1 |
| 11 | 0254905 | Опорное кольцо | 1 |
| 12 | A810100 | Уплотнительное кольцо | 1 |
| 13 | 0601406 | Поршень | 1 |
| 14 | 0240807 | Кольцо уплотнение в сборе | 1 |
| 15 | 0225717 | Кольцо | 2 |
| 16 | 0601407 | Регулировочная шайба | 1 |
| 17 | 0310612 | Установочный винт | 1 |
| 18 | 0111818 | Стальной шарик | 1 |
| 20 | 0444609 | Грязесъёмное кольцо | 4 |
| 22 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4327158 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
