Передний трубопроводы (удлинённый рукоять): 1 <вибратор> — HITACHI EX60-3

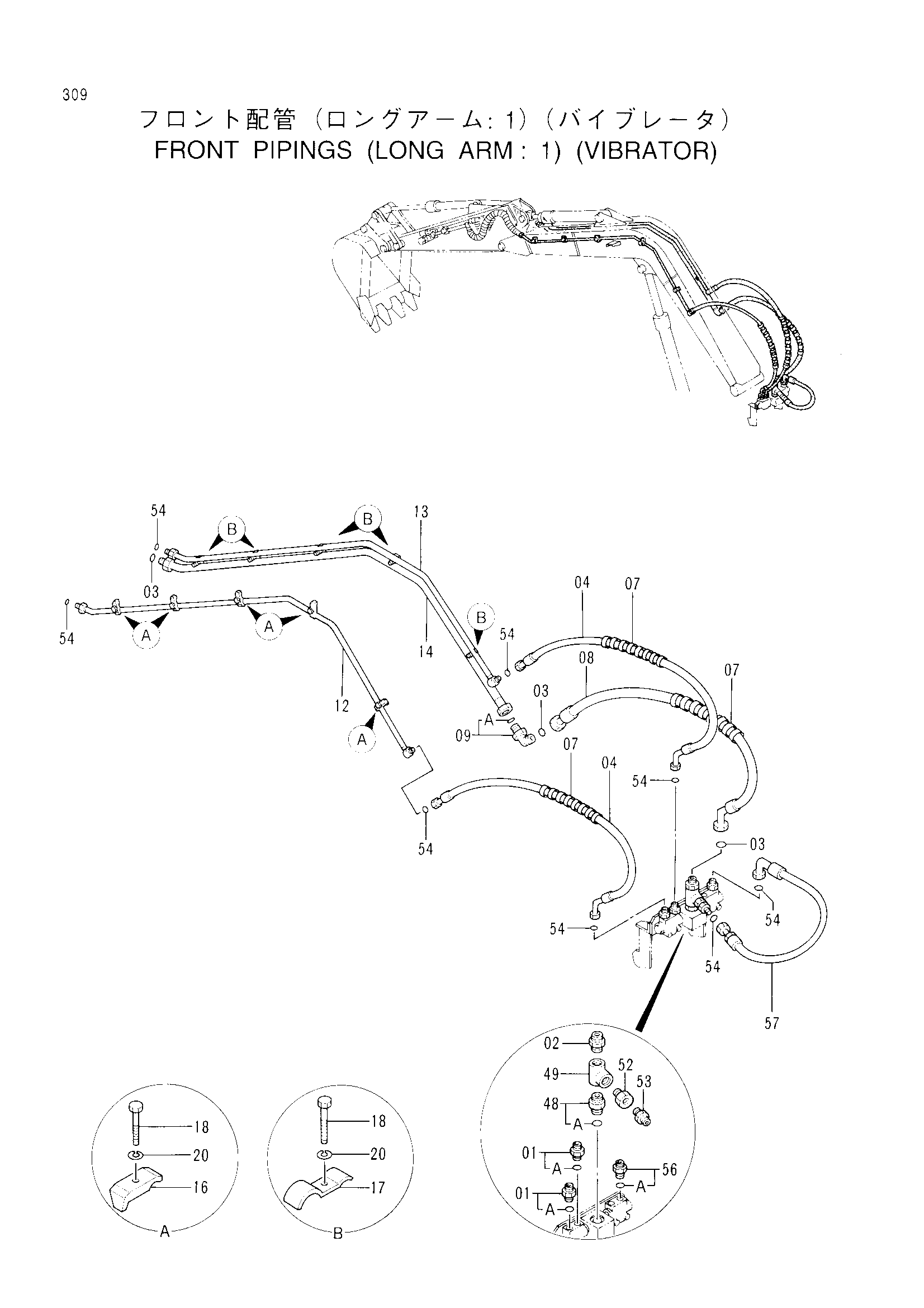

Заводская схема «Передний трубопроводы (удлинённый рукоять): 1 <вибратор>» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189619 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4208097 | Адаптер | 1 |
| 03 | 4187329 | Уплотнительное кольцо | 3 |
| 04 | 4323594 | Шланг | 2 |
| 07 | 4044420 | Защитный кожух | 9 |
| 08 | 4323593 | Шланг | 1 |
| 09 | 4314060 | Угловой штуцер | 1 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 12 | 8057250 | Трубка | 1 |
| 13 | 8057251 | Трубка | 1 |
| 14 | 8057252 | Трубка | 1 |
| 16 | 4053595 | Хомут трубки | 5 |
| 17 | 4280387 | Хомут | 5 |
| 18 | J901255 | Болт | 10 |
| 20 | A590912 | Пружинная шайба | 10 |
| 48 | 4184837 | Адаптер | 1 |
| 48A | 4506429 | Уплотнительное кольцо | 1 |
| 49 | 94-0664 | Тройник | 1 |
| 52 | 94-1604 | Переходник | 1 |
| 53 | 4208967 | Адаптер | 1 |
| 54 | 4187308 | Уплотнительное кольцо | 8 |
| 56 | 4189619 | Адаптер | 1 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4323280 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
