Кондиционер (2) — HITACHI EX60-3

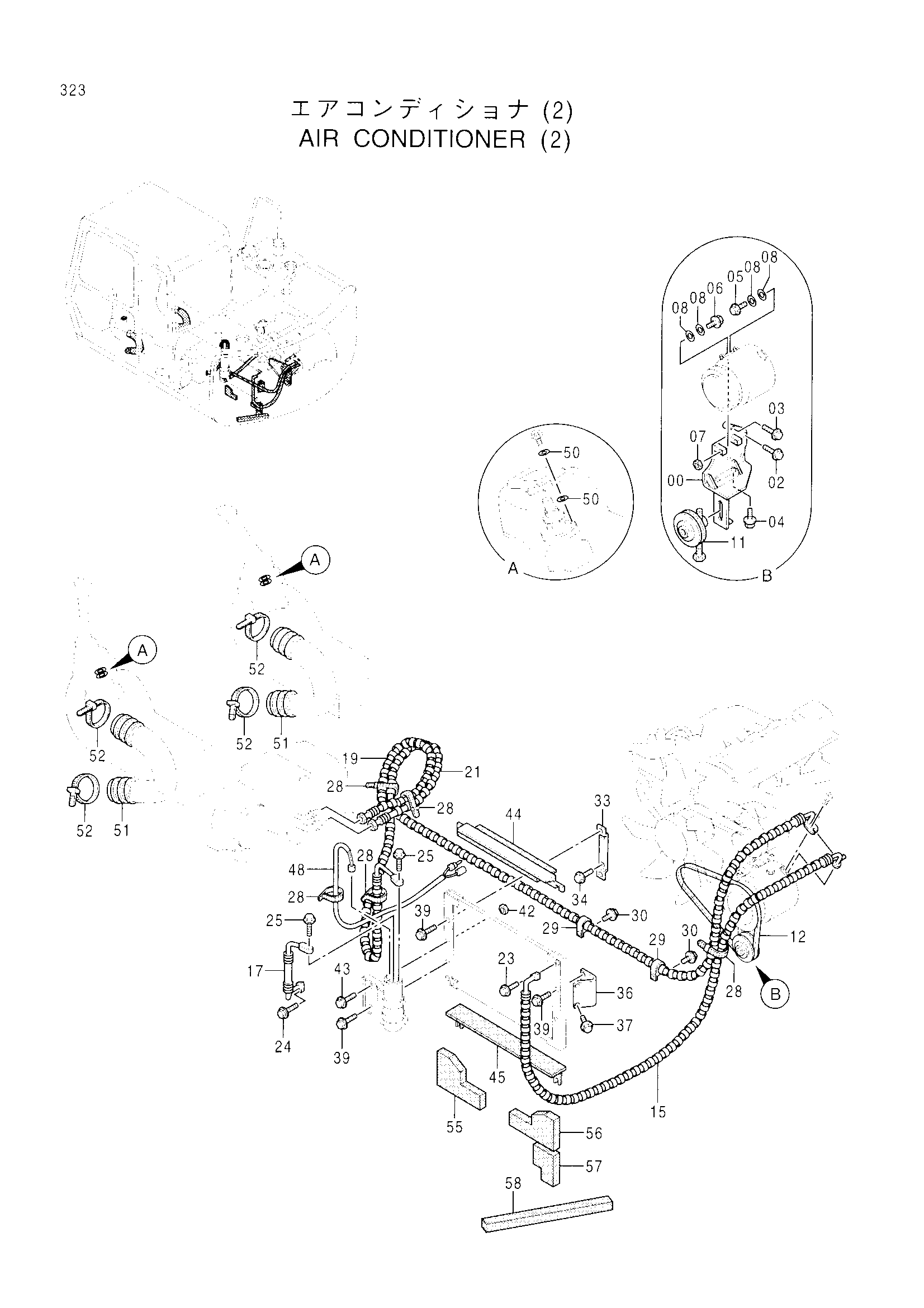

Заводская схема «Кондиционер (2)» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028896 | Кронштейн | 1 |
| 02 | J011050 | Болт с шайбой | 2 |
| 03 | J011055 | Болт с шайбой | 2 |
| 04 | J011050 | Болт с шайбой | 2 |
| 05 | J011035 | Болт с шайбой | 1 |
| 06 | J011045 | Болт с шайбой | 1 |
| 07 | J950010 | Гайка | 1 |
| 08 | 4340308 | Регулировочная шайба | 4 |
| 11 | 4338596 | Шкив | 1 |
| 12 | 4285008 | Ремень V | 1 |
| 15 | 4338322 | Шланг радиатора | 1 |
| 17 | 4338323 | Шланг радиатора | 1 |
| 19 | 4338327 | Шланг радиатора | 1 |
| 21 | 4338328 | Шланг радиатора | 1 |
| 23 | J010835 | Болт с шайбой | 1 |
| 24 | J010825 | Болт с шайбой | 1 |
| 25 | J010625 | Болт с шайбой | 2 |
| 28 | 4055312 | Ленточный зажим | 10 |
| 29 | 4190263 | Зажим | 2 |
| 30 | J011025 | Болт с шайбой | 2 |
| 33 | 9742857 | Кронштейн | 1 |
| 34 | J010620 | Болт с шайбой | 2 |
| 36 | 8059770 | Кронштейн | 1 |
| 37 | J010620 | Болт с шайбой | 2 |
| 39 | J010850 | Болт с шайбой | 4 |
| 42 | M500807 | Гайка | 1 |
| 43 | J020845 | Болт с шайбой | 1 |
| 44 | 8060579 | Крышка | 1 |
| 45 | 8060580 | Крышка | 1 |
| 48 | 4338931 | Жгут проводов | 1 |
| 50 | 4314232 | Шайба | 16 |
| 51 | 4314233 | Шланг | 2 |
| 52 | 4121859 | Ленточный зажим | 4 |
| 55 | 4332585 | Резиновая прокладка | 1 |
| 56 | 4332586 | Резиновая прокладка | 1 |
| 57 | 4332587 | Резиновая прокладка | 1 |
| 58 | 4332650 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
