Гусеничная цепь (450G)<STD. гусеница> — HITACHI EX60-3

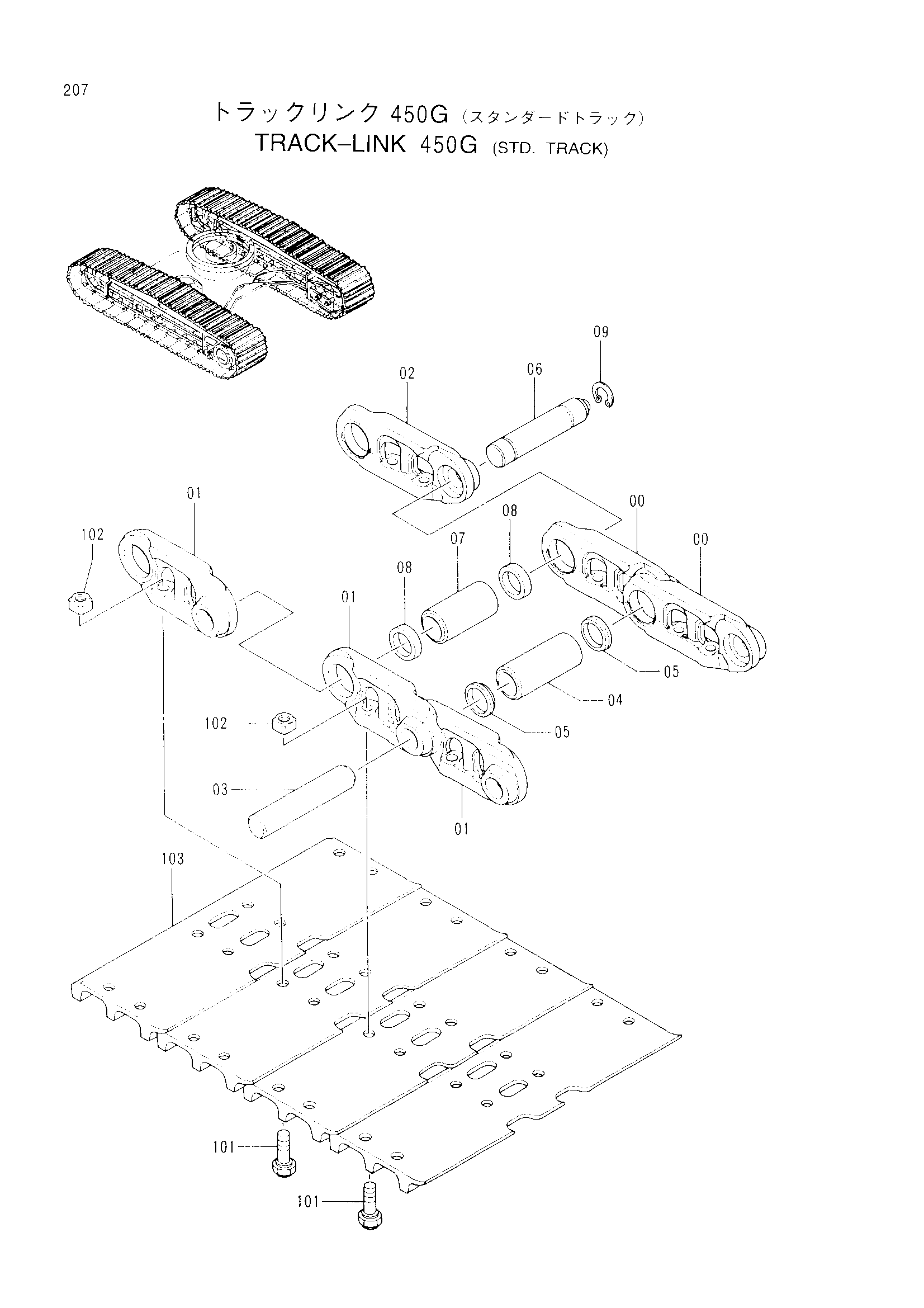

Заводская схема «Гусеничная цепь (450G)<STD. гусеница>» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9096709 | Гусеничная цепь в сборе | 2 | |
| 00 | 1015394 | Гусеничная цепь B | 36 |
| 00-09 | 9096710 | Гусеничная цепь в сборе | 1 |
| 01 | 1015395 | Гусеничная цепь B | 37 |
| 02 | 4262581 | Гусеничная цепь M | 1 |
| 03 | 4156583 | Палец | 36 |
| 04 | 4262582 | Втулка | 36 |
| 05 | 4283930 | Уплотнение | 72 |
| 06 | 4263097 | Соединительный палец | 1 |
| 07 | 4262583 | Соединительная втулка | 1 |
| 08 | 4262585 | Втулка | 2 |
| 09 | 4188841 | Кольцо | 1 |
| 101 | 4262586 | Болт башмак | 148 |
| 102 | 4262587 | Гайка | 148 |
| 103 | 2037593 | Башмак грунтозацеп | 37 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
