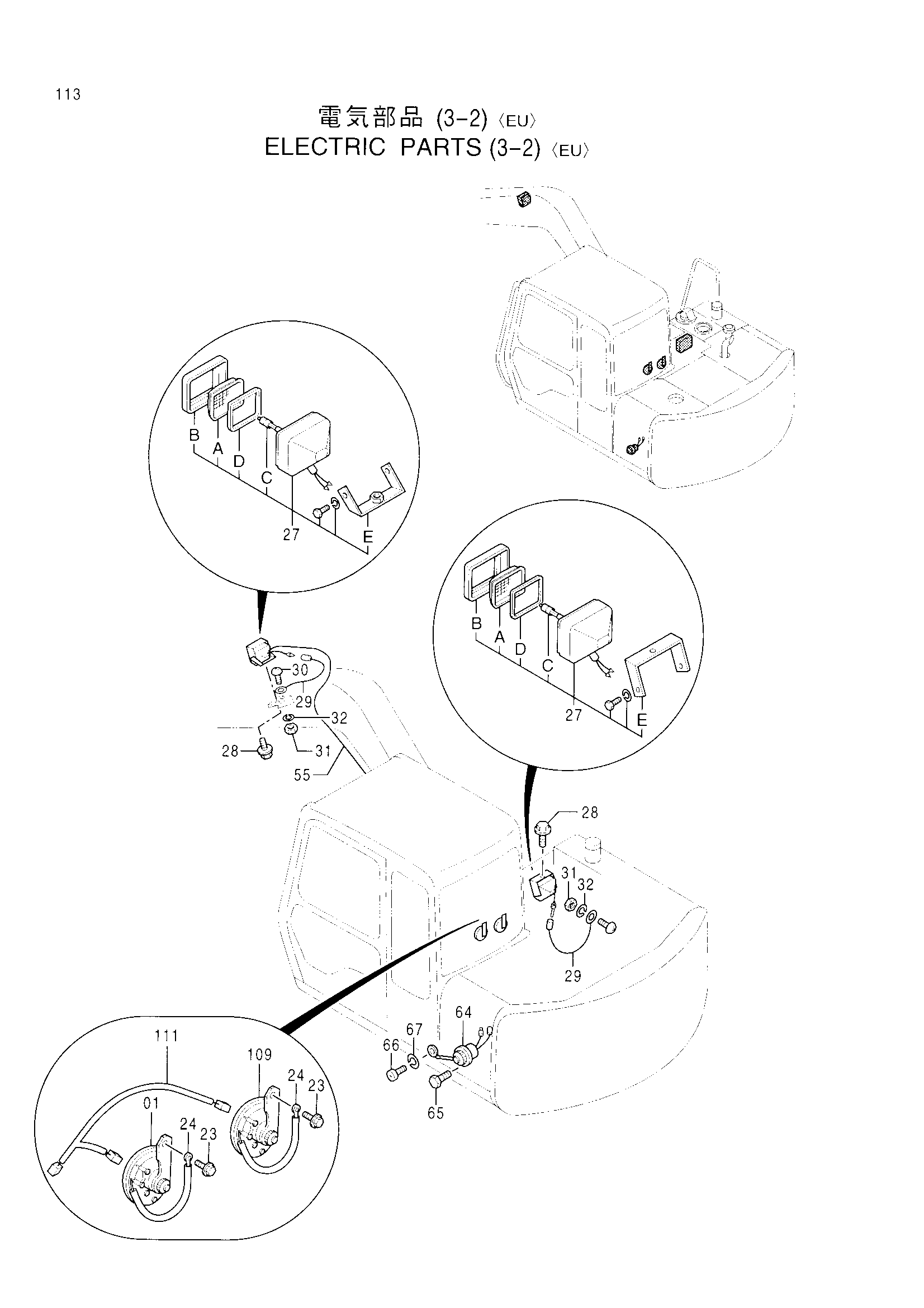

Электрооборудование (3-2)[EU] — HITACHI EX60-3
Заводская схема «Электрооборудование (3-2)[EU]» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (3-2)[EU] HITACHI EX60-3](/catalog-drawings/1b/1b9794fb-a3bb-41cf-9f5e-b462e44acaa8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190705 | Звуковой сигнал | 1 |
| 23 | J020825 | Болт с шайбой | 2 |
| 24 | 4254603 | Жгут проводов | 2 |
| 27 | 4274477 | Фонарь головка в сборе | 2 |
| 27A | 4285646 | Рассеиватель | 1 |
| 27B | 4285647 | Обод | 1 |
| 27C | 4285648 | Лампа | 1 |
| 27D | 4288342 | Прокладка | 1 |
| 27E | 4303584 | Стойка | 1 |
| 28 | J011220 | Болт с шайбой | 2 |
| 29 | 4254604 | Жгут проводов | 2 |
| 30 | M430613 | Винт | 1 |
| 31 | M500605 | Гайка | 2 |
| 32 | A590906 | Пружинная шайба | 2 |
| 55 | 4261622 | Жгут проводов | 1 |
| 64 | 4115640 | Консент | 1 |
| 65 | M470306 | Болт | 3 |
| 66 | M430308 | Винт | 1 |
| 67 | A590903 | Пружинная шайба | 1 |
| 109 | 4198638 | Звуковой сигнал | 1 |
| 111 | 4357779 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
