Пилотный трубопроводы (3-2)[EU][N.EUROPE] — HITACHI EX60-3
Заводская схема «Пилотный трубопроводы (3-2)[EU][N.EUROPE]» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

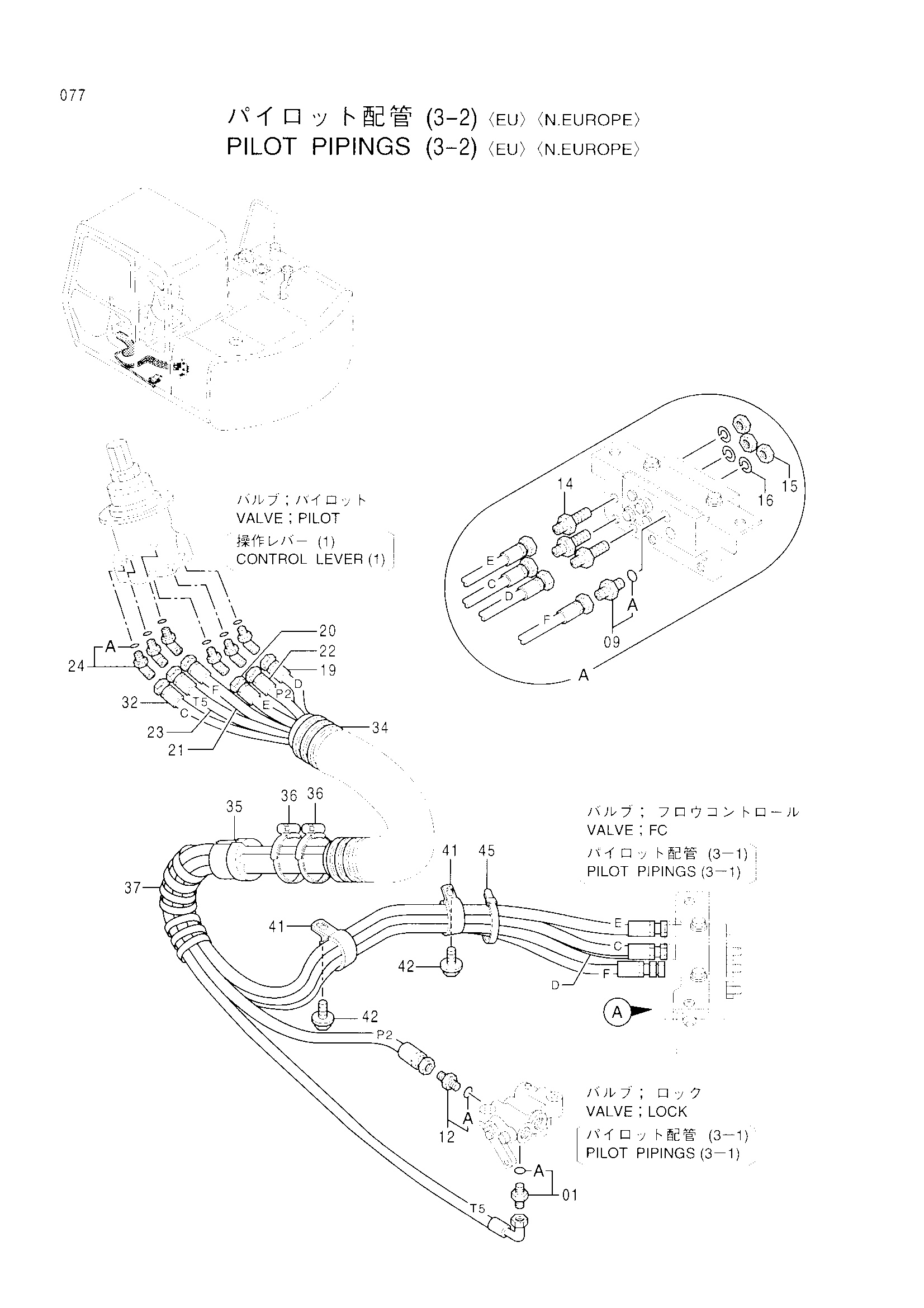

![Схема Пилотный трубопроводы (3-2)[EU][N.EUROPE] HITACHI EX60-3](/catalog-drawings/ac/acd9f6f2-5f5d-458e-9c02-ab5a053b6456.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200466 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4261938 | Фильтр | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4202532 | Адаптер | 3 |
| 15 | 4202531 | Гайка | 3 |
| 16 | A590916 | Пружинная шайба | 3 |
| 19 | 4277481 | Шланг (D) | 1 |
| 20 | 4277482 | Шланг (E) | 1 |
| 21 | 4277483 | Шланг (F) | 1 |
| 22 | 4283998 | Шланг (P2) | 1 |
| 23 | 4283999 | Шланг (T5) | 1 |
| 24 | 4286916 | Угловой штуцер | 6 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4316024 | Шланг (C) | 1 |
| 34 | 4259730 | Шланг | 1 |
| 35 | 3056040 | Ограничитель | 1 |
| 36 | 4504491 | Хомут шланга | 2 |
| 37 | 4044420 | Защитный кожух | 1 |
| 41 | 4190291 | Зажим | 2 |
| 42 | J011020 | Болт с шайбой | 2 |
| 45 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
