Шланг защита от разрыва клапан трубопроводы (стрела): 3 — HITACHI EX60-3

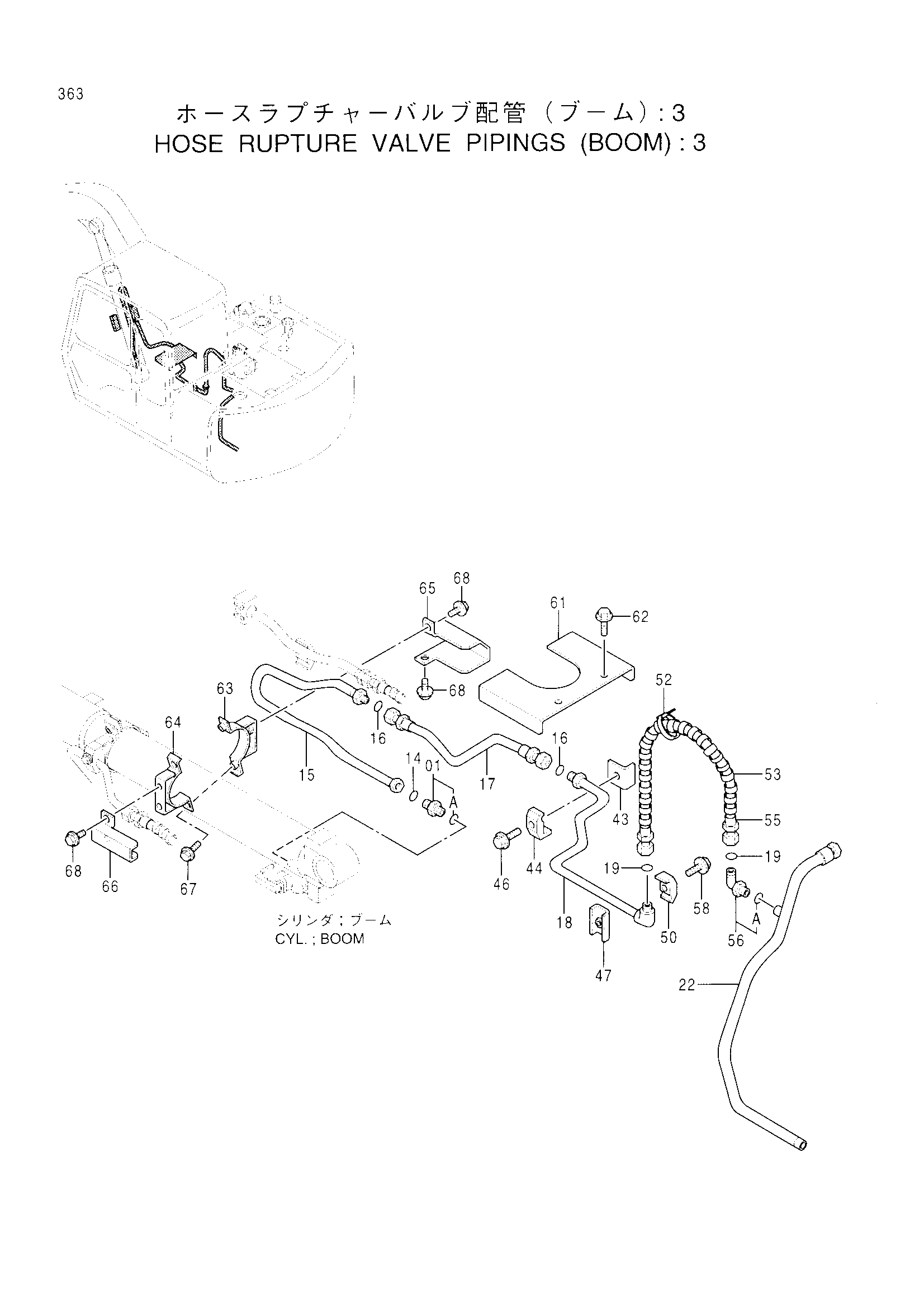

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 3» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189619 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 1 |
| 15 | 8062747 | Трубка | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 4197790 | Шланг | 1 |
| 18 | 8062782 | Трубка | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | 7030173 | Трубка | 1 |
| 43 | 9744709 | Седло винта | 1 |
| 44 | 4190125 | Хомут трубки | 1 |
| 46 | J011255 | Болт с шайбой | 1 |
| 47 | 9735916 | Седло винта | 1 |
| 50 | 4190125 | Хомут трубки | 1 |
| 52 | 4121859 | Ленточный зажим | 1 |
| 53 | 4044420 | Защитный кожух | 2 |
| 55 | 4295514 | Шланг | 1 |
| 56 | 4157562 | Угловой штуцер | 1 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | J011250 | Болт с шайбой | 1 |
| 61 | 8063161 | Крышка | 1 |
| 62 | J011255 | Болт с шайбой | 2 |
| 63 | 8064616 | Хомут | 1 |
| 64 | 8063945 | Хомут | 1 |
| 65 | 3074485 | Крышка | 1 |
| 66 | 3074487 | Крышка | 1 |
| 67 | J011030 | Болт с шайбой | 2 |
| 68 | J011025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
