Передний трубопроводы (удлинённый рукоять): 2 <вибратор> — HITACHI EX60-3

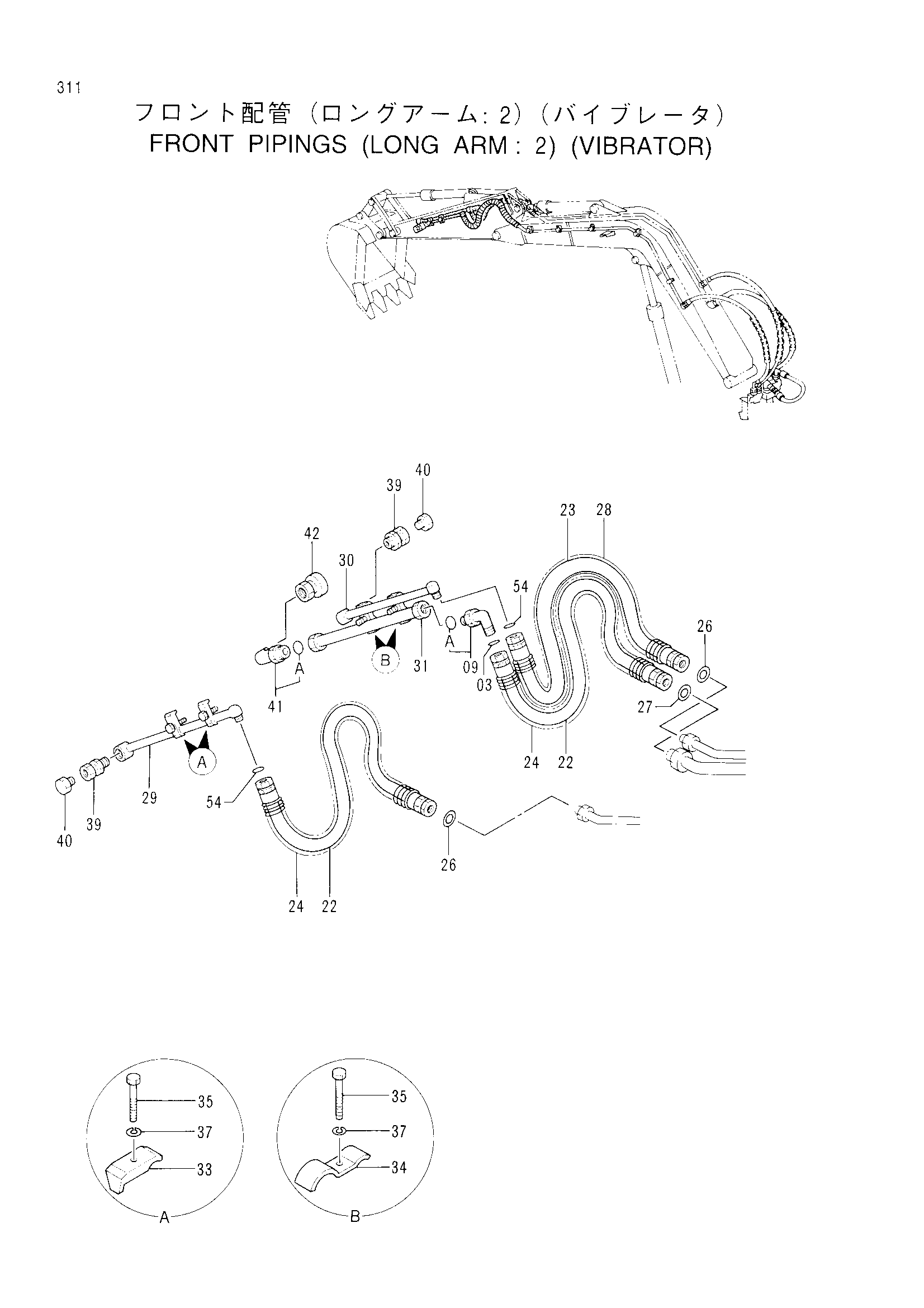

Заводская схема «Передний трубопроводы (удлинённый рукоять): 2 <вибратор>» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4187329 | Уплотнительное кольцо | 1 |
| 09 | 4314060 | Угловой штуцер | 1 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 22 | 4331740 | Шланг | 2 |
| 23 | 4331739 | Шланг | 1 |
| 24 | 4054448 | Защитный кожух | 2 |
| 26 | 4203220 | Шайба | 2 |
| 27 | 4073053 | Шайба | 1 |
| 28 | 4055104 | Защита шланга | 1 |
| 29 | 9740033 | Трубка | 1 |
| 30 | 9740035 | Трубка | 1 |
| 31 | 9740036 | Трубка | 1 |
| 33 | 4053595 | Хомут трубки | 2 |
| 34 | 4280387 | Хомут | 2 |
| 35 | J901255 | Болт | 4 |
| 37 | A590912 | Пружинная шайба | 4 |
| 39 | 4274678 | Адаптер | 2 |
| 40 | 4222047 | Пробка | 2 |
| 41 | 4169593 | Угловой штуцер | 1 |
| 41A | 970860 | Уплотнительное кольцо | 1 |
| 42 | 4222049 | Пробка унион | 1 |
| 54 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
